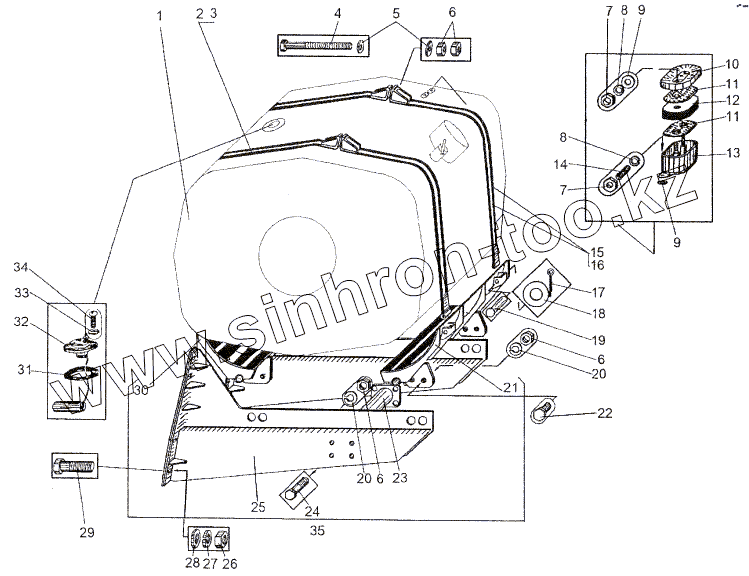

Каталог запасных частей к технике: МЗКТ-74296. Установка топливного бака

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
25
26
27
28
29
30
30
31
32
32
33
34
35
35
Позиция на иллюстрации Заводской номер детали Название детали
1 7930-1101008 Бак топливный
2 7908-1146100 Лента
3 7908-1146133 Прокладка
4 371782 Болт М12х1,25-6gх110
5 252007 Шайба 12
6 250515 Гайка М12х1,25-6Н
7 250510 Гайка М8х1-6Н
8 252135 Шайба 8Т
9 252005 Шайба 8
10 547A-1101714 Крышка суфлера топливного бака
11 547A-1101711 Решетка верхняя
12 547A-1101738 Элемент фильтрующий
13 547B-1101704 Корпус суфлера
14 273236 Шпилька
15 7908-1146110 Лента
16 7908-1146132 Прокладка
17 258038 Шплинт 3,2х16
18 252006 Шайба 10
19 260069 Палец 10х65
20 252137 Шайба 12 ОТ
21 74131-1146094 Опора правая
21 74131-1146095 Опора левая
22 371309 Болт М12х1,25-6gх35
23 74131-1146140 Поперечина
24 371781 Болт М12х1,25-6gх60
25 7930-1146090 Консоль правый
25 7930-1146091 Консоль левая
26 250560 Гайка М16-6Н
27 252139 Шайба 16 ОТ
28 252017 Шайба 16
29 202123 Болт М16-6gх50
30 74131-1146096 Опора правая
30 74131-1146097 Опора левая
31 543-3806026 Прокладка
32 74101-3827010-10 Датчик
32 0000-3827428 Датчик ДУМП07
33 220077 Винт М5-6gх10
34 252003 Шайба 5
35 74131-1146040 Кронштейн правый
35 74131-1146041 Кронштейн левый
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
