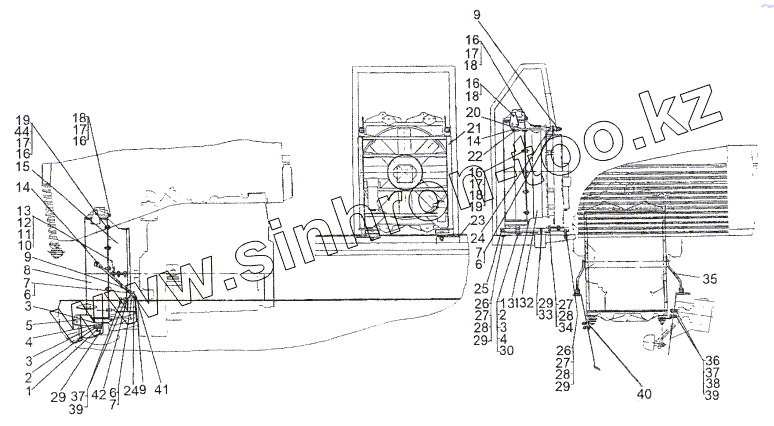

Каталог запасных частей к технике: МЗКТ-74296. Установка радиатора
1
1
2
2
3
3
3
4
4
5
6
6
6
7
7
7
8
9
9
9
10
11
12
13
14
14
15
16
16
16
16
16
17
17
17
17
18
18
18
18
19
19
20
22
23
24
24
25
26
26
27
27
27
28
28
28
29
29
29
29
30
31
32
33
34
35
36
37
37
38
39
39
40
41
42
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250908 | Гайка М20х1,5-5Н6Н | |
| 2 | 537-1302065 | Шайба Ф60х4 | |
| 3 | 537-1302060 | Подушка | |
| 4 | 537-1302066 | Шайба | |
| 5 | 74296-1302553 | Кронштейн левый | |
| 6 | 500-1302139 | Буфер | |
| 7 | 500-1302138 | Втулка распорная | |
| 8 | 79095-1301008 | Радиатор | |
| 9 | 250515 | Гайка М12х1,25-6Н | |
| 10 | 252134 | Шайба 6Т | |
| 11 | 252037 | Шайба 6 | |
| 12 | 250508 | Гайка М6-6Н | |
| 13 | 201422 | Болт М6-6gх25 | |
| 14 | 258053 | Шплинт 4х25 | |
| 15 | 74296-1301216 | Кожух радиатора | |
| 16 | 252155 | Шайба 8Л | |
| 17 | 252038 | Шайба 8 | |
| 18 | 250510 | Гайка М8х1-6Н | |
| 19 | 201458 | Болт М8-6gх25 | |
| 20 | 79306-1302570 | Кронштейн крепления радиатора | |
| 22 | 79306-1302112 | Стяжка | |
| 23 | 74296-1302070 | Балка радиатора | |
| 24 | 5335-1302063 | Чашка малая | |
| 25 | 74296-1302071 | Балка радиатора | |
| 26 | 200371 | Болт М12-6gх60 | |
| 27 | 250514 | Гайка М12-6Н | |
| 28 | 252007 | Шайба 12 | |
| 29 | 252137 | Шайба 12 ОТ | |
| 30 | 258054 | Шплинт 4х32 | |
| 31 | 79306-1301216 | Кожух радиатора | |
| 32 | 79306-1309052 | Уплотнитель | |
| 33 | 201538 | Болт М12-6gх25 | |
| 34 | 201540 | Болт М12-6gх30 | |
| 35 | 742952-1302112 | Стяжка | |
| 36 | 201501 | Болт М10-6gх60 | |
| 37 | 250512 | Гайка М10-6Н | |
| 38 | 252006 | Шайба 10 | |
| 39 | 252136 | Шайба 10 ОТ | |
| 40 | 74296-1302552 | Кронштейн правый | |
| 41 | 742952-1302113 | Стяжка | |
| 42 | 742952-1302111 | Кронштейн стяжки | |
| 43 | 370906 | Болт М10-6gх30 | |
| 44 | 201456 | Болт М8-6gх20 |
