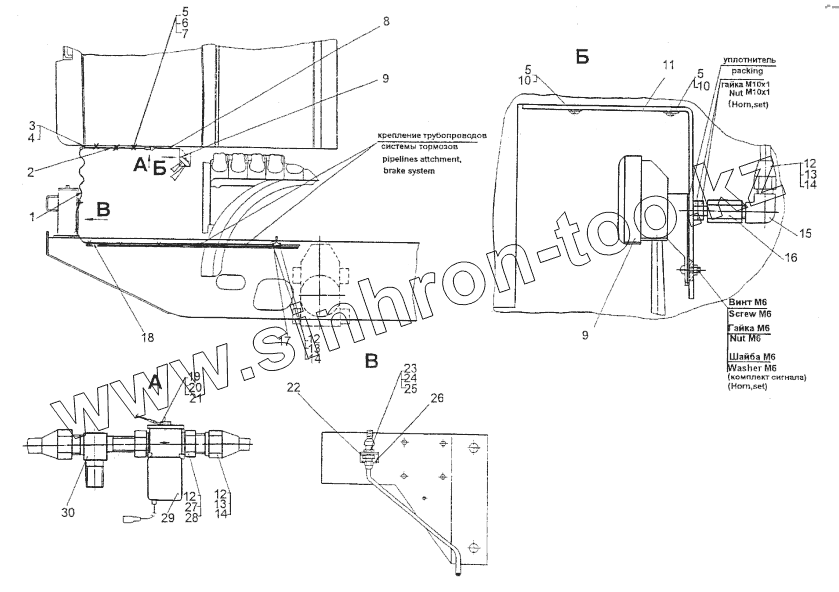

Каталог запасных частей к технике: МЗКТ-74296. Установка пневмосигнала

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

6

7

8

9

9

10

10

11

12

12

12

12

13

13

13

14

14

14

15

16

17

18

19

20

21

22

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8007-3506108		Шланг
2	74296-3753056		Воздухопровод
3	74296-3721068		Кронштейн
4	74295-3753022		Переходник
5	240822		Винт 4х25
6	315403		Кляммер
7	547A-3724870		Втулка
8	74296-3753054		Воздухопровод
9	0001-3753001		Пневматический сигнал
10	252003		Шайба 5
11	742953-3721064		Кронштейн
12	0000-3506717		Кольцо 008-011-19-2-2
13	379254		Муфта 10
14	405641		Гайка накидная 10
15	402751		Угольник
16	401512		Штуцер
17	379117		Тройник переходной 10
18	74296-3753055		Воздухопровод
19	201415		Болт М6-6gх10
20	252134		Шайба 6Т
21	7930-3753132		Кронштейн
22	79081-3125048		Кронштейн
24	252159		Шайба 16Л
25	379506-10		Штуцер
26	240836		Винт 5х12
27	250513		Гайка М10х1-6Н
28	375600		Шайба 10
29	1602-3741000		Клапан электромагнитный 1602.3741
30	80211-3753038		Тройник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
