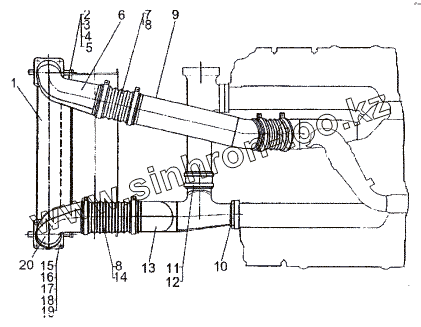

Каталог запасных частей к технике: МЗКТ-74296. Установка охладителя наддува

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	0001-1172010		Охладитель наддува 1520311.13
1	74296-1172010		Охладитель
2	252135		Шайба 8Т
3	252038		Шайба 8
4	250510		Гайка М8х1-6Н
5	201460		Болт М8-6gх30
6	74296-1173028		Патрубок правый
7	0001-1100001		Рукав
8	0001-1100003		Хомут
9	74296-1173010		Труба правая
10	0001-1173017		Прокладка
11	0001-1173014		Шланг
12	0001-1173016		Хомут
13	74296-1173030		Патрубок
14	0001-1100002		Рукав
15	250512		Гайка М10-6Н
16	200315		Болт М10-6gх40
17	252006		Шайба 10
18	252136		Шайба 10 ОТ
19	74296-1173106		Прокладка
20	74296-1173029		Патрубок левый

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
