Каталог запасных частей к технике: МЗКТ-74296. Установка крана накачки шин

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

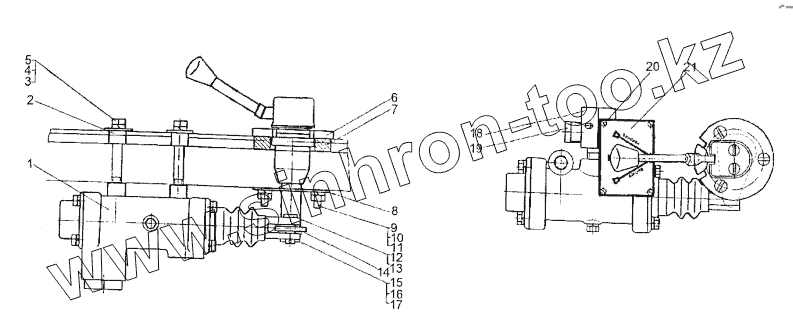

Позиция на иллюстрации	Заводской номер детали		Название детали
1	543-4222010-21		Кран накачки шин
2	7930-3122115		Втулка
3	252039		Шайба 10
4	252136		Шайба 10 ОТ
5	200325		Болт М10-6gх80
6	7930-3122110		Привод управления краном
7	8021-3122056		Втулка
8	543-4222144		Кольцо защитное
9	221682-10		Винт М8-6gх80
10	252135		Шайба 8Т
11	250510		Гайка М8х1-6Н
12	260057		Палец 10х28
13	258038		Шплинт 3,2х16
14	543-4222130-B		Рычаг привода крана
15	250977		Гайка М12х1,25-5Н6Н
16	252007		Шайба 12
17	258039		Шплинт 3,2х20
18	547A-8005230		Клапан пылезащитный
19	262544		Пробка КГ 1/2"
20	240822		Винт 4х25
21	8021-3903042		Табличка
