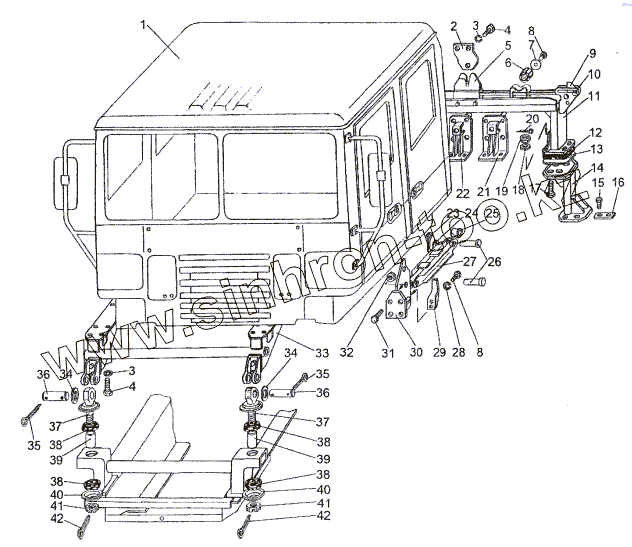

Каталог запасных частей к технике: МЗКТ-74296. Установка кабины

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

34

35

35

36

36

37

37

38

38

38

38

39

39

40

40

41

41

42

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	74296-5000200		Кабина
2	742953-5001012		Кронштейн
3	252136		Шайба 10 ОТ
4	201497		Болт М10-6gх25
5	74296-5001530		Механизм запорный
6	6422-5001017		Втулка
7	504В-6801122		Шайба
8	201452		Болт М8-6gх12
9	5336-5001609		Рукоятка
10	260065		Палец 10х48
11	74296-5001631		Балка опоры
12	742952-5001648		Пластина
13	742952-5001649		Прокладка
14	74296-5001651		Кронштейн
15	202115		Болт М16-6gх30
16	742952-5001714		Пластина стопорная
17	205185		Болт 2М14х1,5-6gх50
18	252016		Шайба 14
19	250978		Гайка М14х1,5-6Н
20	258040		Шплинт 3,2х25
21	742953-5001009		Кронштейн
22	742953-5001008		Кронштейн
23	258053		Шплинт 4х25
24	252017		Шайба 16
25	742953-5001238		Ролик
26	260138		Палец 16х55
27	742953-5001204		Рычаг
28	252155		Шайба 8Л
29	79092-5001240		Кронштейн
30	742953-5001054		Кронштейн
31	37134201		Болт M16x1.5-6gx50
32	374634		Гайка М16х1,5-6Н
33	742953-5001380		Балка
34	252021		Шайба 24
35	258054		Шплинт 4х32
36	74131-5001030		Ось
37	74131-5001676		Опора
38	5336-5001016		Втулка
39	74131-5001018		Втулка
40	79092-5001082-10		Чашка
41	251035		Гайка М24х2-6Н
42	258069		Шплинт 5х36

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
