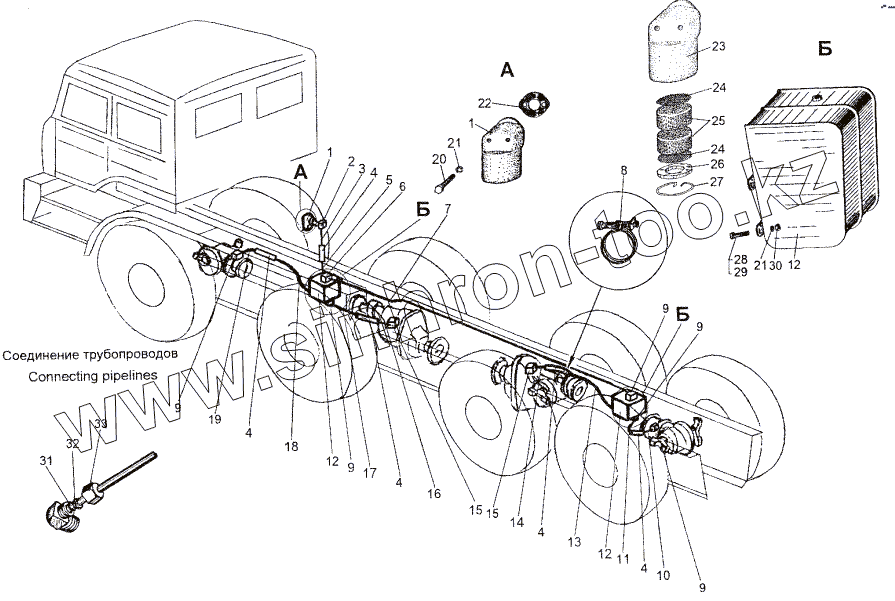

Каталог запасных частей к технике: МЗКТ-74296. Трубопроводы системы вентиляции агрегатов

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

4

4

4

5

6

7

8

9

9

9

9

9

10

11

12

12

12

13

14

15

15

16

17

18

19

20

21

21

22

23

24

24

25

26

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	543-8005410		Фильтр
2	314514		Угольник
3	742953-8005063		Трубопровод
4	535А-3506408		Рукав Ф10
5	742953-8005064		Трубопровод
6	379594		Тройник ввертный
7	742952-8005060		Трубопровод
8	379921		Хомут 18
9	379053		Угольник
10	742952-8005056		Трубопровод
11	742952-8005055		Трубопровод
12	543-8005325-02		Бак
13	742952-8005052		Трубопровод
14	742952-8005054		Трубопровод
15	314612		Ниппель
16	742952-8005049		Трубопровод
17	742952-8005048		Трубопровод
18	742952-8005045		Трубопровод
19	742952-8005046		Трубопровод
20	200220		Болт М6-6gx55
21	252134		Шайба 6Т
22	537-8005443		Прокладка фильтра
23	543-8005412		Корпус фильтра
24	543-3410246		Сетка пробки
25	543-1018323-Б		Фильтрующий элемент
26	376195		Шайба 28
27	543-3410242		Кольцо пружинное
28	201418		Болт М6-6gх16
29	201422		Болт М6-6gх25
30	250508		Гайка М6-6Н
31	0000-3506717		Кольцо 008-011-19-2-2
32	379254		Муфта 10
33	405641		Гайка накидная 10
