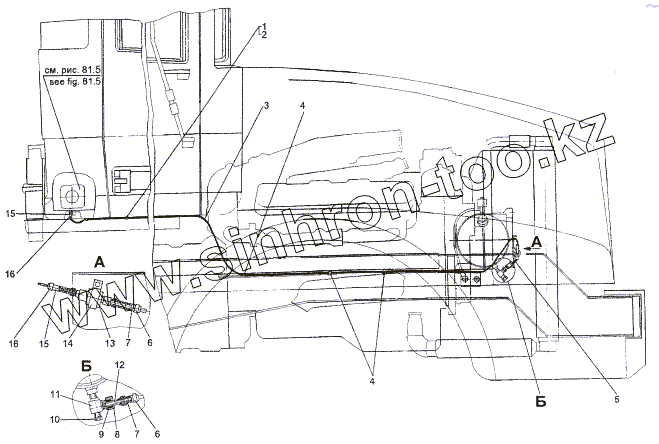

Каталог запасных частей к технике: МЗКТ-74171. Установка топливопроводов независимого отопителя

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

6

7

7

8

9

10

11

12

13

14

15

15

16

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	547A-3724872		Втулка
2	315412		Кляммер
3	0001-8105004		Топливопровод
4	64227-3724628		Хомут
5	0001-8105005		Топливопровод
6	0001-8105006		Зажим
7	0001-8105002		Рукав
8	405641		Гайка накидная 10
9	314802		Муфта конусная 10
10	262542		Пробка КГ 1/4"
11	401461		Тройник
12	79191-8105028		Топливопровод
13	0001-8105011		Насос дозировочный
14	0001-8105012		Зажим дозировочного насоса
15	0001-8105003		Рукав
16	0001-8105007		Зажим

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
