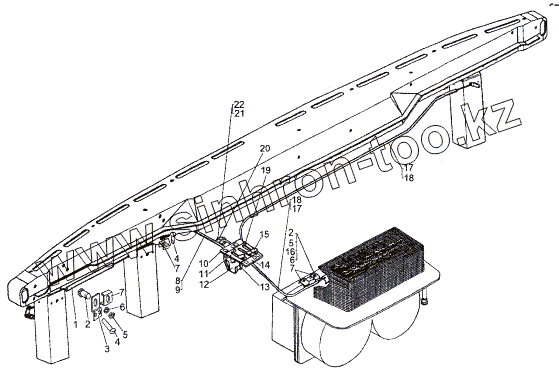

Каталог запасных частей к технике: МЗКТ-74171. Установка системы управления отоплением и вентиляцией

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
5
5
6
6
7
7
7
8
9
10
10
11
12
13
14
14
15
16
17
17
18
18
19
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 742953-8109550 Тяга
2 201420 Болт М6-6gх20
3 742953-8109594 Кронштейн
4 240836 Винт 5х12
5 250508 Гайка М6-6Н
6 252134 Шайба 6Т
7 742953-8109596 Прижим
8 742953-8109561 Оболочка
9 742953-8109552 Тяга
10 652511-3903080 Табличка управления отопителя
10 652511-3903080-01 Табличка управления отопителя
11 652511-8109628 Накладка
12 742953-8109510 Блок управления
13 652511-8109512 Блок управления
14 652511-3903082 Табличка управления отопителя
14 652511-3903082-01 Табличка управления отопителя
15 5428-8101711 Рукоятка
16 252004 Шайба 6
17 742953-8109562 Оболочка
18 742953-8109553 Тяга
19 221608 Винт М6-6gх22
19 231608 Винт 2М6-6gх22
20 240818 Винт 4х12
21 8021-1115105 Прижим
22 8021-1115104 Уплотнитель
