Каталог запасных частей к технике: МЗКТ-74171. Установка радиатора

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

3

4

5

6

6

7

7

8

8

9

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

23

24

24

25

25

26

27

28

29

30

31

32

33

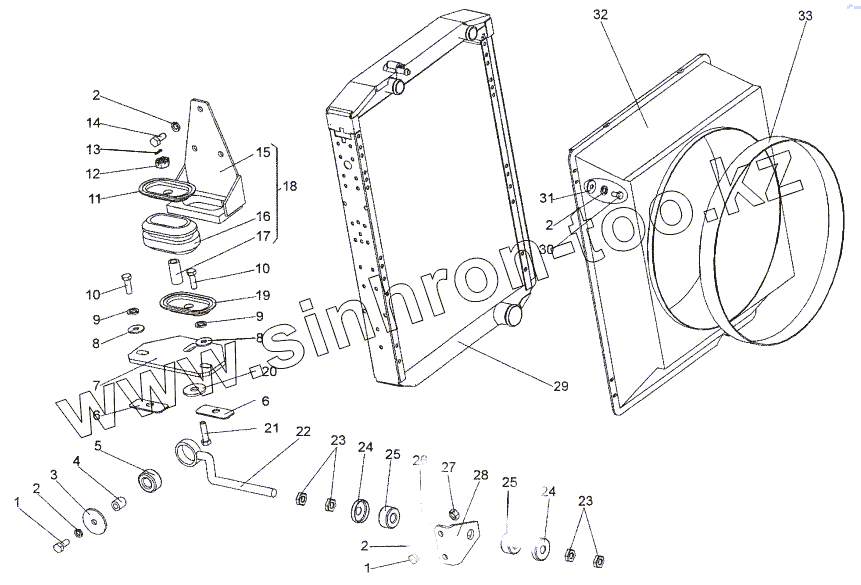

Позиция на иллюстрации	Заводской номер детали		Название детали
1	201460		Болт М8-6gх30
2	252135		Шайба 8Т
3	375531		Шайба 8
4	64226-1302138		Втулка
5	500-1302139		Буфер
6	652511-1302066		Пластина
7	652511-1302553		Кронштейн левый
7	652511-1302552		Кронштейн правый
8	252039		Шайба 10
9	252136		Шайба 10 ОТ
10	370906		Болт М10-6gх30
11	6430-1302062		Чашка
12	250977		Гайка М12х1,25-5Н6Н
13	258040		Шплинт 3,2х25
14	201454		Болт М8-6gх16
15	652511-1302570		Кронштейн
16	6430-1302060		Подушка
17	6430-1302124		Втулка распорная
18	652511-1302550		Кронштейн
19	6430-1302063		Чашка
20	252045-10		Шайба 12
21	205465		Болт 2M12x1,25-6gx60
22	65151-1302113		Стяжка
22	65151-1302112		Стяжка
23	250615		Гайка М12х1,25-6Н
24	5335-1302063		Чашка малая
25	547A-3723402		Подушка
26	500-1302138		Втулка распорная
27	250510		Гайка М8х1-6Н
28	652511-1302111		Кронштейн стяжки
29	543208-1301010		Радиатор
30	201456		Болт М8-6gх20
31	252038		Шайба 8
32	54401-1309011		Кожух вентилятора
33	54321-1109016		Уплотнитель

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
