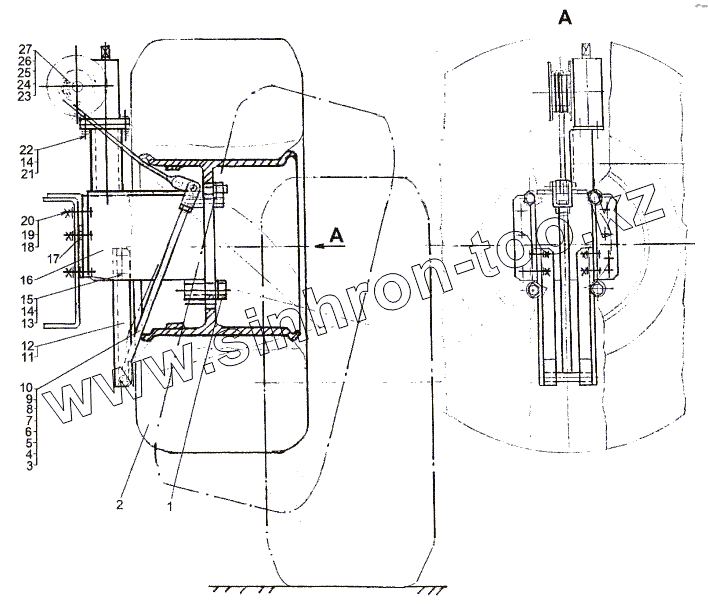

Каталог запасных частей к технике: МЗКТ-74171. Установка подъемника запасного колеса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 74171-3105060 Болт крепления запасного колеса
2 8021-3101011 Колесо
3 260138 Палец 16х55
4 258040 Шплинт 3,2х25
5 250978 Гайка М14х1,5-6Н
6 5247Б-3925284-Б Серьга крюка
7 5247Б-3925280-Б Ось
8 74171-3925154 Серьга
9 74171-3925012 Стрела подъемника
10 6923-3101040 Гайка М22х1,5-6Н
11 74171-3925051 Опора
12 74171-3925050 Опора
13 340910 Болт M10x1,25-6gx35
14 252136 Шайба 10 ОТ
15 250679-10 Гайка М10х1.25-6Н
16 74171-3105010 Держатель запасного колеса
17 74171-3105033 Подкладка
18 372613 Болт М16х1,5-6gх55
19 252139 Шайба 16 ОТ
20 250691 Гайка М16х1,5-5Н6Н
21 370906 Болт М10-6gх30
22 250512 Гайка М10-6Н
23 252135 Шайба 8Т
24 201456 Болт М8-6gх20
25 5247-3508472-01 Хомут крепления троса
26 8021-3925275 Трос подъемника запасного колеса
27 5247Б-3925220-А2 Редуктор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
