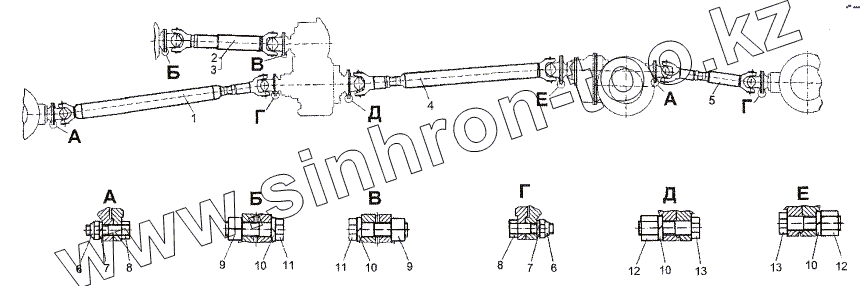

Каталог запасных частей к технике: МЗКТ-74171. Установка карданных валов

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

8

9

9

10

10

10

10

11

11

12

12

13

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1	74171-2203010		Вал карданный
2	64302-2205010		Вал карданный
3	7522-2201025-02		Крестовина
4	80071-2227010		Вал
5	6923-2218010		Вал карданный
6	251646		Гайка М10х1,25-6Н
7	252136		Шайба 10 ОТ
8	201682-10		Болт М10х1,25-6gх40
9	374633		Гайка М14х1,5-6Н
10	252138		Шайба 14 ОТ
11	372217		Болт М14х1,5-6gx50
12	374626		Гайка М14х1,5-6Н
13	407197-01		Болт М14х1,5-6gх50

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
