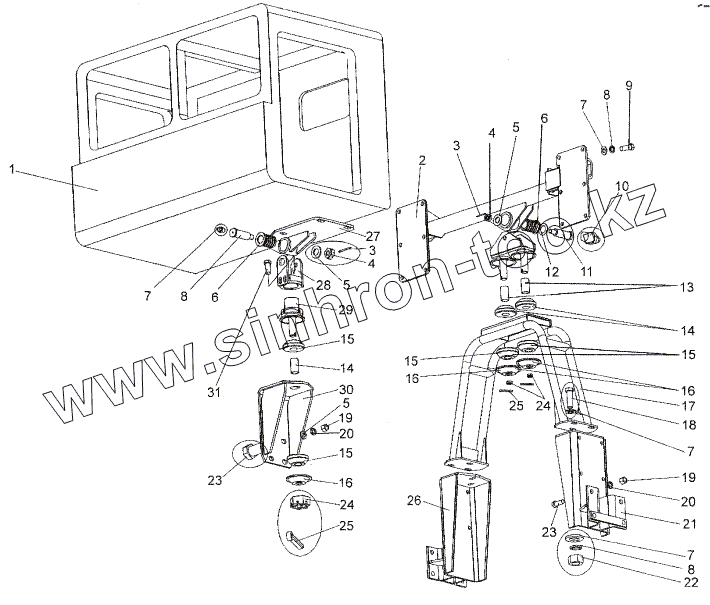

Каталог запасных частей к технике: МЗКТ-74171. Установка кабины

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

5

6

6

7

7

7

7

8

8

8

9

10

11

12

13

14

14

15

15

15

15

16

16

16

17

18

19

19

20

20

21

22

23

23

24

24

25

25

26

27

28

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	74171-5000200		Кабина
2	74171-5001630		Балка опоры
3	258053		Шплинт 4х25
4	250979		Гайка М16x1.5-64
5	252017		Шайба 16
6	64221-5001782		Втулка
7	252007		Шайба 12
8	252137		Шайба 12 ОТ
9	201542		Болт М12-6gх35
10	264072		Масленка 1.1.Ц6
11	652511-5001873		Ось
12	376196		Шайба 27
13	74171-5001830		Опора
14	74131-5001018		Втулка
15	5336-5001016		Втулка
16	79092-5001082-10		Чашка
17	74171-5001631		Балка опоры
18	201544		Болт М12-6gx40
19	250560		Гайка М16-6Н
20	252139		Шайба 16 ОТ
21	74171-5001963		Кронштейн
22	250514		Гайка М12-6Н
23	202123		Болт М16-6gх50
24	251035		Гайка М24х2-6Н
25	258069		Шплинт 5х36
26	74171-5001962		Кронштейн
27	652511-5001010-10		Кронштейн
28	652511-5001911		Кронштейн левый
28	652511-5001910		Кронштейн правый
29	652511-5001812-10		Кронштейн
30	652511-5001940		Кронштейн
31	407019-01		Болт М6-6gx45

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
