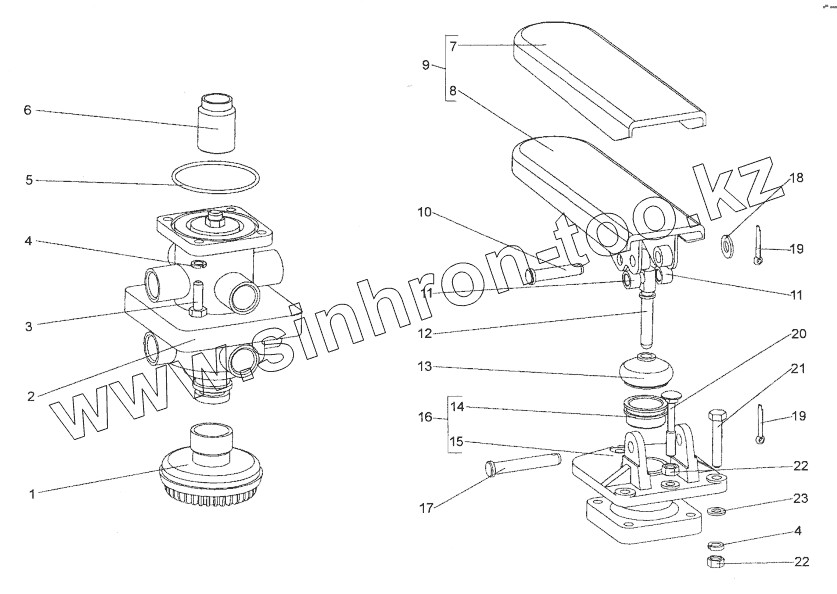

Каталог запасных частей к технике: МЗКТ-74171. Привод тормозного крана

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

11

12

13

14

15

16

17

18

19

19

20

21

22

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	0000-3518010		Глушитель 8088.00.00.000
2	0000-3514010		Кран тормозной 8608.35.14.010-10
3	201458		Болт М8-6gх25
4	252135		Шайба 8Т
5	0000-3514783		Кольцо 070-076-36-2-2
6	7917-3504266		Толкатель
7	7917-3504036		Подушка
8	8021-3504015		Педаль тормоза
9	8021-3504014		Педаль тормоза с подушкой
10	260065		Палец 10х48
11	500-5001083		Втулка распорная
12	8021-3504035		Шток
13	543-1310235		Колпак
14	7917-3504034		Втулка
15	7413-3504016		Основание педали
16	7413-3504012		Основание педали с втулкой
17	260069		Палец 10х65
18	252006		Шайба 10
19	258039		Шплинт 3,2х20
20	210384		Болт М8-6gх45
21	200272		Болт М8-6gх65
22	250510		Гайка М8х1-6Н
23	252038		Шайба 8

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
