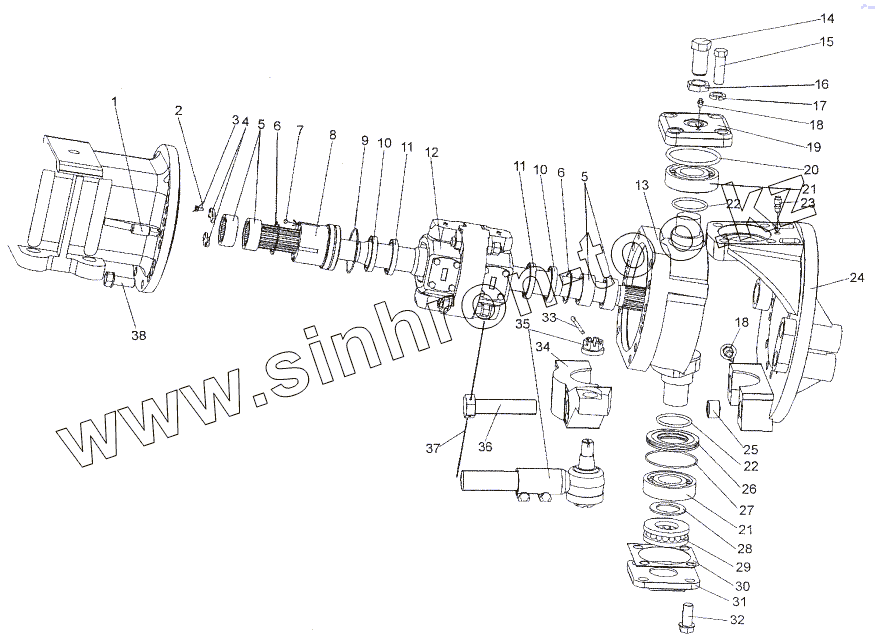

Каталог запасных частей к технике: МЗКТ-74171. Поворотное устройство переднего моста

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

8

9

10

10

11

11

12

13

13

14

15

16

17

18

18

19

19

20

21

21

22

22

23

24

24

25

26

27

28

29

30

31

32

33

34

34

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8007-2301064		Штифт 20x37
2	258250		Шплинт 1,2х100
3	206460		Болт 3М6-6hх12
4	652511-2304134		Полукольцо опорное
5	0000-3001202		Подшипник 154910Е
6	400454		Кольцо 1Б 62
7	0000-2911201		Шарик 7.938-100
8	652511-2304130		Стакан
9	0000-3906796		Кольцо 090-095-30-2-2
10	547A-2304094-01		Манжета 1.2-52x75-3
11	537-4202160-01		Манжета 2.2-52x75-3
12	74171-2304060		Шарнир кулака
13	8007-2304014		Опора правая
13	8007-2304015		Опора левая
14	373055		Болт М30х2-6hх55
15	372830-01		Болт М20х1,5-6gx60
16	375086		Гайка М30х2-6Н
17	252141		Шайба 20.ОТ
18	264020		Масленка 1.3.Ц6
19	8007-2304101		Крышка верхняя
19	8007-2304100		Рычаг поворотного кулака
20	0000-2304717		Кольцо 110-115-30-2-2
21	0000-2302202		Подшипник 12310 КМ
22	0000-2303781		Кольцо 065-075-58-2-2
23	409467		Сапун
24	65251-2304040		Кулак поворотный правый
24	65251-2304041		Кулак поворотный левый
25	8007-2304039		Втулка
26	8007-2304038		Корпус сальника
27	0000-4202801		Кольцо 104-110-36-2-2
28	8007-2304034		Шайба
29	0000-2302201		Подшипник 8310
30	8007-2304031		Прокладка
31	8007-2304026		Крышка нижняя
32	407345-01		Болт М20х1,5-6gx45
33	258069		Шплинт 5х36
34	6527-2304116		Рычаг правый
34	6527-2304117		Рычаг левый
35	6527-3414070		Тяга
36	373067-10		Болт 3М30х2-6gx115
37	258294		Шплинт 1,6х500
38	407297-01		Болт AM18x1,5-6gx45

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
