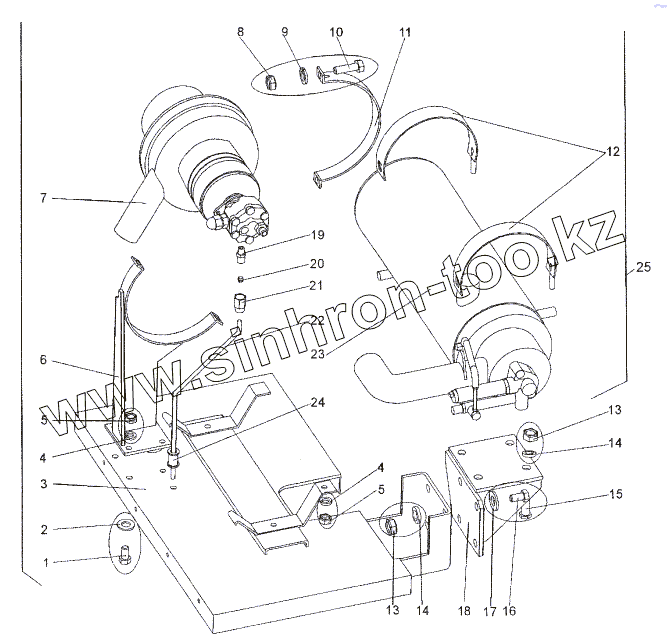

Каталог запасных частей к технике: МЗКТ-74171. Крепление подогревателя (ПЖД)

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

7

8

9

10

11

12

13

13

14

14

15

16

17

18

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	201456		Болт М8-6gх20
2	252005		Шайба 8
3	6527-1015020		Каркас подогревателя
4	252135		Шайба 8Т
5	250510		Гайка М8х1-6Н
6	6527-1015116		Кронштейн
7	ПЖД30-1015200-03		Насосный агрегат
8	250512		Гайка М10-6Н
9	252156		Шайба 10Л
10	201497		Болт М10-6gх25
11	65151-1015177		Обойма кронштейна
12	5336-1015620		Хомут
13	250514		Гайка М12-6Н
14	252137		Шайба 12 ОТ
15	200369		Болт М12-6hх50
16	201542		Болт М12-6gх35
17	250007		Шайба 12
18	74171-1015096		Кронштейн
19	408630-01		Штуцер
20	379277		Муфта конусная 6
21	405610		Гайка накидная 6
22	65151-1015333		Топливопровод
23	ПЖД30-1015010-01		Котел подогревателя
24	547А-3724876		Втулка
25	6527-1015005		Подогреватель
