Каталог запасных частей к технике: МЗКТ-74131. Установка трубопроводов отопителя кабины

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

4

5

6

6

7

7

8

8

9

9

9

10

10

11

11

12

13

14

15

16

17

18

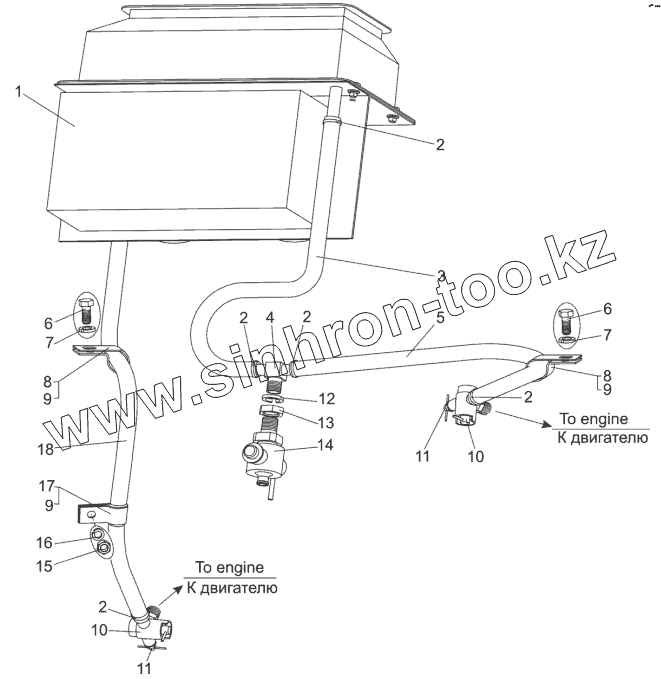

Позиция на иллюстрации	Заводской номер детали		Название детали
1	64221-8101010		Отопитель
2	379947		Хомут 28
3	79092-8101271		Рукав Ф16
4	401418		Тройник
5	543-8101036		Рукав
6	201416		Болт М6-6gх12
7	252154		Шайба 6Л
8	379202		Кляммер
9	543-3506226-А		Прокладка резиновая Д4101.545
10	5336-8101310		Краник отопителя
11	6923-1305010		Краник сливной
12	252161		Шайба 20Л
13	250640		Гайка М20х1,5-6Н
14	0000-1753070		Кран ПС-7
15	250510		Гайка М8х1-6Н
16	252155		Шайба 8Л
17	379661		Кляммер
18	5247Б-3724070-Б		Рукав d.16

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
