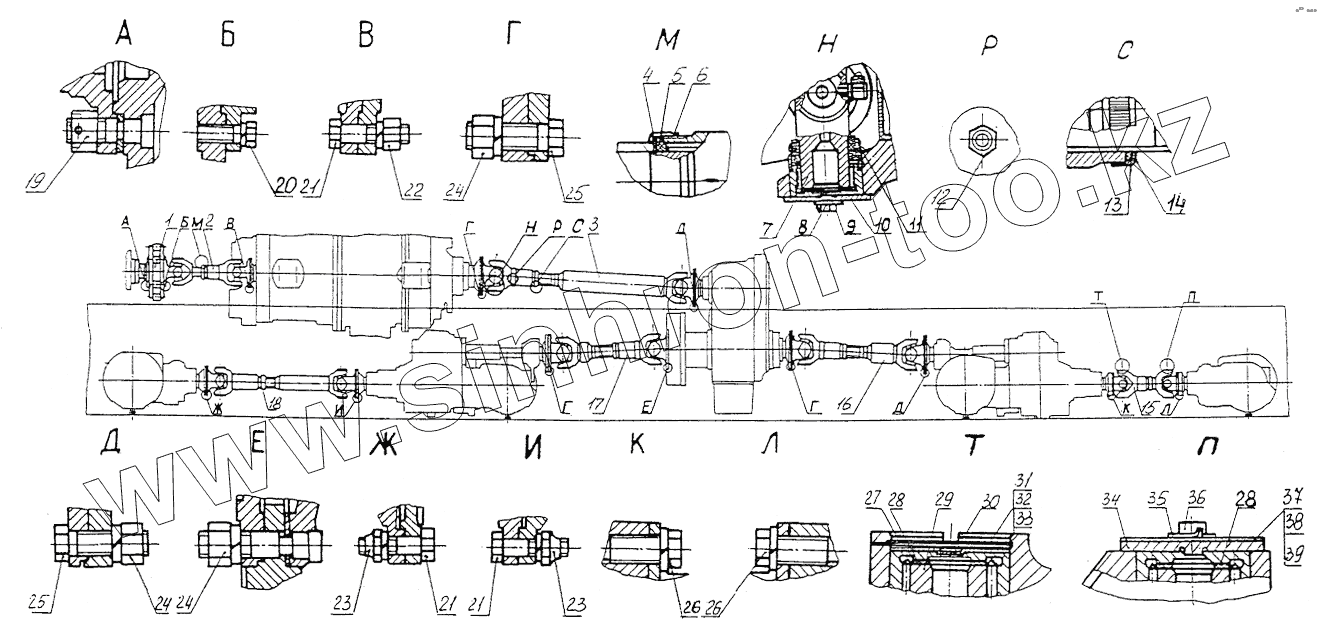

Каталог запасных частей к технике: МЗКТ-74131. Передача карданная трансмиссии
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
22
26
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7414-2403146 | 7414-2403146 | Фланец-вилка | |
| 7911-2208118 | 7911-2208118 | Обойма | |
| 537-2208120 | 537-2208120 | Втулка распорная | |
| 7911-2208122 | 7911-2208122 | Обойма | |
| 7911-2208124 | 7911-2208124 | Стакан обоймы | |
| 7911-2208126 | 7911-2208126 | Накладка | |
| 374366 | 374366 | Гайка М10х1-5Н6Н | |
| 371264 | 371264 | Болт М10х1-6hх40 | |
| 370862 | 370862 | Болт М10-6gх28 | |
| 74131-2218015 | 74131-2218015 | Вал | |
| 543-2206015-10 | 543-2206015-10 | Вал | |
| 547А-2205015-10 | 547А-2205015-10 | Вал | |
| 537-2202096 | 537-2202096 | Пластина балансировочная | |
| 7413-2208192 | 7413-2208192 | Втулка | |
| 0000-2303366 | 0000-2303366 | Подшипник 804707К3С10 | |
| 4519131-552 | 4519131-552 | Подшипник 60210А | |
| 537-2202095 | 537-2202095 | Пластина балансировочная | |
| 371830 | 371830 | Bojn2M14xl,5-6gx42 | |
| 372662 | 372662 | Болт 2М16х1,5-6gх97 | |
| 400416 | 400416 | Кольцо 1А50 | |
| 400479 | 400479 | Кольцо 1Б90 | |
| Подгруппы 2205, | Подгруппы 2205, | 2218. Валы карданные | |
| 7522-2201047 | 7522-2201047 | Вилка скользящая | |
| 540-2201049-Б | 540-2201049-Б | Фланец-вилка | |
| 540-2201074 | 540-2201074 | Пластина балансировочная | |
| 537-2202094 | 537-2202094 | Пластина балансировочная | |
| 374626 | 374626 | Гайка М14х1,5-6Н | |
| 79092-2201047 | 79092-2201047 | Вилка скользящая | |
| 500А-2201047-Б | 500А-2201047-Б | Вилка | |
| 500А-2201049-11 | 500А-2201049-11 | Фланец-вилка | |
| 210-2201041 | 210-2201041 | Пластина стопорная | |
| 535А-2208115 | 535А-2208115 | Втулка резиновая | |
| 74131-2328005 | 74131-2328005 | Привод управления механизма блокировки | |
| 200-2201089 | 200-2201089 | Кольцо | |
| 547А-2202015-10 | 547А-2202015-10 | Вал | |
| 547А-2202049 | 547А-2202049 | Фланец-вилка | |
| 74131-2300005 | 74131-2300005 | Привод управляемых колес | |
| 131-2205042-Б | 131-2205042-Б | Уплотнение торцевое | |
| 74131-2208015 | 74131-2208015 | Вал | |
| 74131-2400005 | 74131-2400005 | Привод неуправляемых колес | |
| 7413-2208050 | 7413-2208050 | Пластина центральная | |
| 7413-2208052 | 7413-2208052 | Пластина | |
| 7413-2208054 | 7413-2208054 | Пластина | |
| 7413-2208060 | 7413-2208060 | Пластина | |
| 535А-2208088 | 535А-2208088 | Кольцо уплотнительное | |
| 210-2201040-А | 210-2201040-А | Крышка подшипника | |
| 1 | 7413-2208180 | Муфта | |
| 2 | 74131-2208010 | Вал карданный | |
| 3 | 74131-2218010 | Вал карданный | |
| 4 | 500-2201089 | Кольцо сальника | |
| 5 | 547А-2208092 | Сальник | |
| 6 | 200-2201087-Т | Обойма сальника | |
| 7 | 543-2202025-01 | Крестовина | |
| 8 | 371225 | Болт М10х1-6gх20 | |
| 9 | 525-2201041-11 | Пластина стопорная | |
| 10 | 525-2201040-10 | Крышка | |
| 11 | 264040 | Масленка 2.3.90.Ц6 | |
| 12 | 264020 | Масленка 1.3.Ц6 | |
| 13 | 540-2201088-10 | Уплотнение резиновое | |
| 14 | 7522-2201087 | Обойма уплотнения | |
| 15 | 79092-2201010 | Вал карданный | |
| 16 | 7911-2206010-01 | Вал | |
| 17 | 547А-2205010-02 | Вал карданный | |
| 18 | 547А-2202010-01 | Вал карданный | |
| 19 | 250870 | Гайка М14х1,5-5Н6Н | |
| 22 | 250688 | Гайка М10х1-5Н6Н | |
| 26 | 202117 | Болт М16-6gx35 | |
| 27 | 7911-2303128-10 | Кольцо упорное | |
| 28 | 6422-2205035 | Шайба торцовая | |
| 29 | 4310-2205030-10 | Крестовина | |
| 30 | 7911-2303142-10 | Чека | |
| 31 | 7911-2303130 | Пластина регулировочная | |
| 32 | 7911-2303131 | Пластина регулировочная | |
| 33 | 7911-2303132 | Пластина регулировочная | |
| 34 | 6422-2201040 | Крышка подшипника | |
| 35 | 6422-2201041 | Пластина | |
| 36 | 201514 | Болт М10х1х16 | |
| 37 | 547А-2303125 | Пластина балансировочная | |
| 38 | 547А-2303126 | Пластина балансировочная | |
| 39 | 547А-2303127 | Пластина балансировочная |
