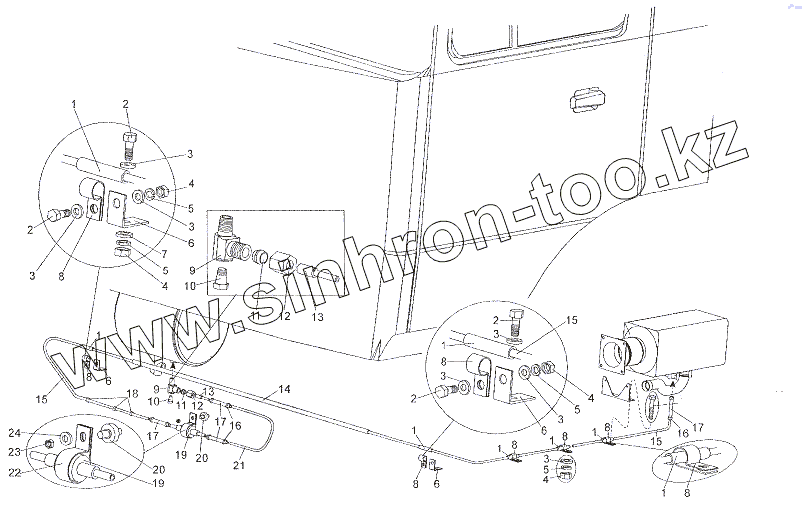

Каталог запасных частей к технике: МЗКТ-7402. Установка топливопроводов независимого отопителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
2
2
2
2
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
8
8
8
8
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
15
15
15
16
16
17
17
17
18
19
19
20
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 547A-3724872 Втулка
2 201418 Болт М6-6gх16
3 252004 Шайба 6
4 250508 Гайка М6-6Н
5 252134 Шайба 6Т
6 74295-8101046 Кронштейн
7 252037 Шайба 6
8 315412 Кляммер
9 401461 Тройник
10 262542 Пробка КГ 1/4"
11 314802 Муфта конусная 10
12 405641 Гайка накидная 10
13 79191-8105028 Топливопровод
14 99943-2733398 Рукав
15 0001-8105022 Топливопровод
16 0001-8105025 Хомут
17 0001-8105024 Рукав
18 0001-8105026 Хомут пластмассовый
19 0001-8105019 Насос
20 0001-8105021 Демпфер
21 0001-8105023 Топливопровод
22 0001-8105020 Кляммер
23 0001-8105049 Гайка М6
24 0001-8105050 Шайба 6
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
