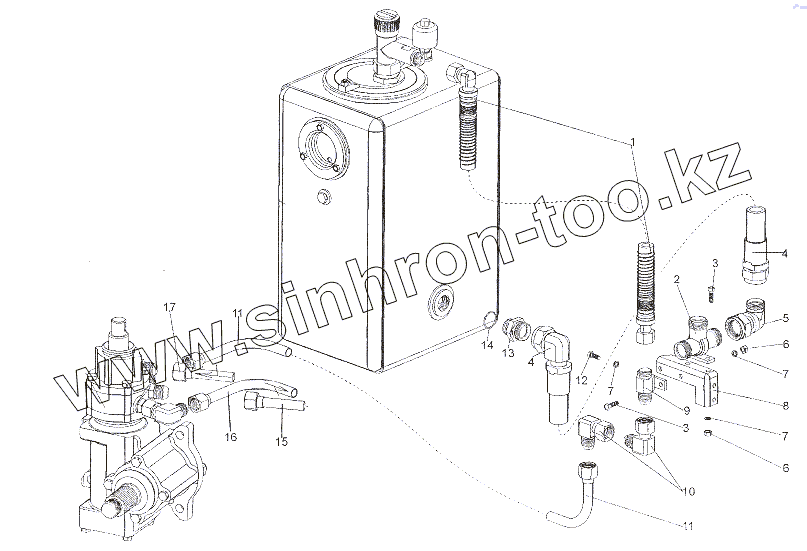

Каталог запасных частей к технике: МЗКТ-7402. Трубопроводы и шланги бака и распределителя

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

6

7

7

7

8

9

10

11

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	65271-3408450		Шланг
2	692375-3408140		Соединитель тройной
3	201458		Болт М8-6gх25
4	8021-3408556		Шланг
5	692375-3408082		Переходник угловой
6	250510		Гайка М8х1-6Н
7	252155		Шайба 8Л
8	7401-3408230		Кронштейн
9	8021-3408037		Переходник
10	7917-3408080		Переходник угловой
11	79011-3408086		Трубопровод
12	201456		Болт М8-6gх20
13	404332-10		Штуцер
14	0000-1903747		Кольцо 030-034-25-2-2
15	79011-3408108		Трубопровод
16	79011-3408100		Трубопровод
17	79011-3408071		Трубопровод

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
