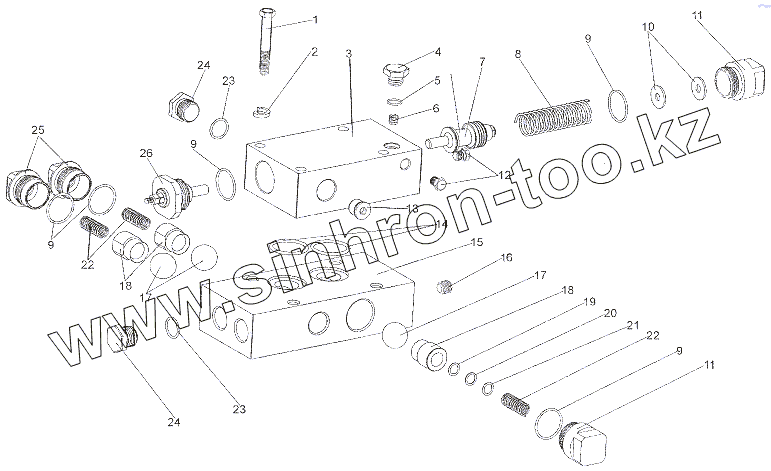

Каталог запасных частей к технике: МЗКТ-7402. Блок клапанов 6923-3420010-10

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

9

9

10

11

11

12

13

14

15

16

17

17

17

18

18

19

20

21

22

22

23

23

24

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	201510		Болт М10-6gх65
2	252156		Шайба 10Л
3	6923-3420016-10		Корпус клапана расхода
4	378520		Пробка М16х1,5-6h
5	0000-3408723		Кольцо 013-016-19-2-2
6	6923-3420033		Жиклер
7	6923-3420080		Плунжер
8	6923-3420128		Пружина
9	0000-1903747		Кольцо 030-034-25-2-2
10	252038		Шайба 8
11	6923-3420124-10		Крышка
12	262541		Пробка КГ 1/8"
13	6923-3420032-10		Жиклер
14	0000-1015754		Кольцо 034-040-36-2-2
15	6923-3420020		Корпус обратных клапанов
16	262532		Пробка КГ 1/4"
17	0000-3410201		Шарик 26,988-100
17	0000-1718201		Шарик 25.4-100
18	6923-3420098-01		Направляющая шарика
19	375451		Шайба 8
20	853645		Шайба регулировочная
21	853646		Шайба регулировочная
22	535А-3509097		Пружина сальника
23	0000-3408731		Кольцо 019-023-25-2-2
24	378609		Пробка М22х1,5-6h
25	6923-3420122-10		Крышка
26	6923-3420050		Контакт электрический

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
