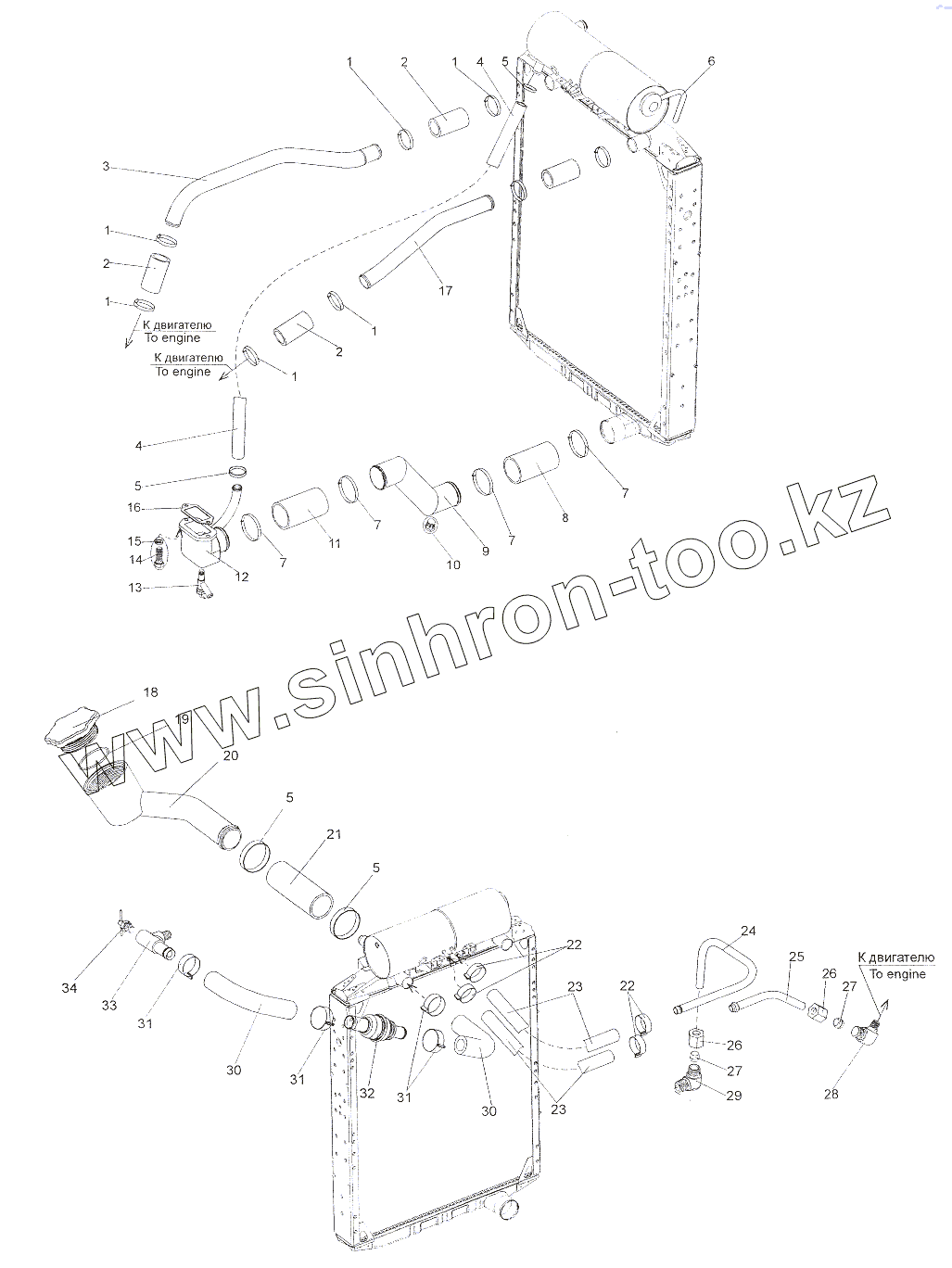

Каталог запасных частей к технике: МЗКТ-7401. Установка трубопроводов системы охлаждения двигателя

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

2

2

2

3

3

4

4

5

5

5

5

6

7

7

7

7

8

9

10

11

12

13

14

15

16

17

17

18

19

20

21

22

22

23

23

24

25

26

26

27

27

28

29

30

30

31

31

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	0001-1303015		Хомут TORRO 40-60/9-C7W2
2	547-1303072		Рукав
3	652513-1303144		Труба
3	6527-1303143		Труба
4	65274-1303099		Рукав
5	0001-8101003		Хомут TORRO 25-40/9-C7W2
6	64227-1311024		Шланг
7	0001-1158018		Хомут TORRO 80-100/9-C7W2
8	7413-1303010		Рукав
9	65274-1303153		Труба
10	262543		Пробка КГ 3/8"
11	543-1303010		Рукав Ф70
12	642290-1303240-010		Патрубок водяного насоса
13	0000-8101068		Кран ВС-11
14	201501		Болт М10-6gх60
15	252136		Шайба 10 ОТ
16	65151-1303118		Прокладка
17	6527-1303147		Труба
17	652513-1303147		Труба
18	64221-1311053		Пробка
19	0000-1303773		Кольцо 052-058-36-2-2
20	64301-1304014		Труба заливная
21	543-1303183		Рукав
22	0001-1104003		Хомут TORRO 12-20/9-C7W2
23	65274-1303239		Рукав
24	65274-1303170		Патрубок
25	65274-1303167		Патрубок
26	405641		Гайка накидная 10
27	314802		Муфта конусная 10
28	379053		Угольник
29	379051		Угольник
30	6430-1311049		Шланг
31	0001-1104004		Хомут TORRO 16-25/9-C7W2
32	543208-8101400		Клапан обратный
33	642290-1303332-010		Тройник
34	6923-1305010		Краник сливной

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
