Каталог запасных частей к технике: МЗКТ-700600-011. Жгут проводов 700600-3724580-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
700600-3724008-10
700600-3724008-10
700600-3724008-10
700600-3724008-10
1
1
2
2
3
3
3
3
3
4
4
4
4
4
5
6
6
7
7
8
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22

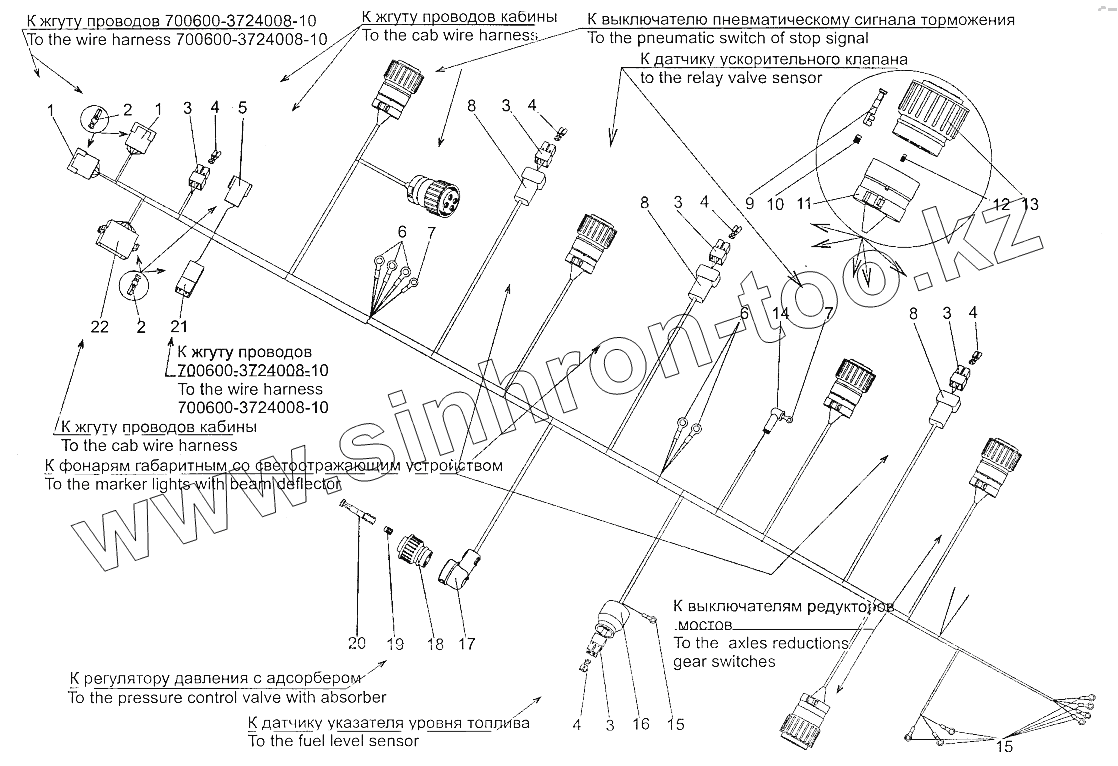

Позиция на иллюстрации Заводской номер детали Название детали
700600-3724008-10 700600-3724008-10 Жгут проводов
1 0000-3723911 Колодка штыревая 502606
2 0000-3723004 Штырь 03-6,3-12
3 0000-3723903 Колодка штыревая 02-6.3-02
4 0000-3723008 Гнездо 203612
5 0000-3723908 Колодка штыревая 502604
6 0000-3723554 Наконечник 45 7373 8554
7 0000-3723528 Наконечник 45 7373 8528
8 64221-3724050 Чехол
9 0001-3723216 Контакт гнездовой 0-0929974-1
10 0001-3723222 Уплотнитель 0-0828920-1
11 0001-3723783-54 Адаптер 0-0965783-1
12 0001-3723215 Заглушка 0-0828922-1
13 0001-3723220 Разъем гнездовой 4-контактный 1-0967325-1
14 500А-3724076 Колпак защитный
15 0000-3723527 Наконечник 45 7373 8527
16 64221-3827026 Колпак
17 0001-3723205 Адаптер угловой 0-0100291-1
18 0001-3723204 Корпус розетки М27 с гайкой 100284-1
19 0001-3723207 Уплотнитель 0-0963244-1
20 0001-3723206 Гнездо 0-0962954-1
21 0000-3723904 Колодка гнездовая 02-6,3-02
22 0000-3723913 Колодка штыревая 502608
