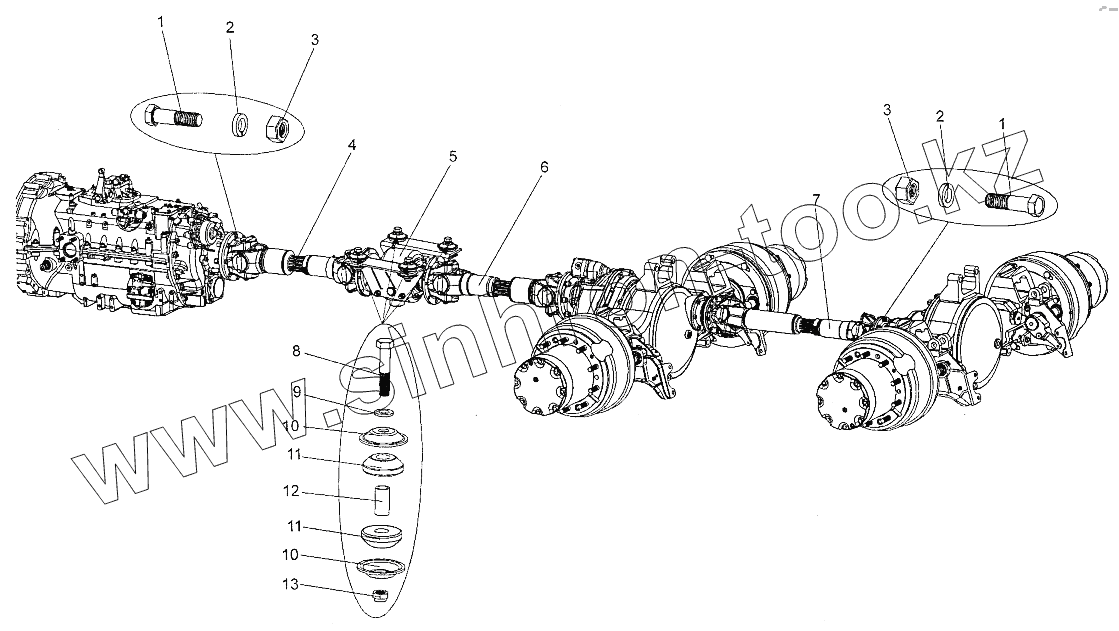

Каталог запасных частей к технике: МЗКТ-700600-011. Установка валов карданных

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

7

8

9

10

10

10

10

11

11

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1	372217		Болт М14х1,5-6gx50
2	252138		Шайба 14 ОТ
3	374633		Гайка М14х1,5-6Н
4	54401-2201010-02		Вал карданный
5	700600-2220008-10		Опора промежуточная
6	63031-2205010-12		Вал карданный
7	43114-2205011		Вал карданный
8	407355-01		Болт М20х1,5-6gx100
9	252019-10		Шайба 20
10	65271-2220134		Чашка
10	5336-5001038-10		Чашка
11	5336-5001016		Втулка
12	65273-2220022		Втулка
13	374751		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
