Каталог запасных частей к технике: МЗКТ-700600-011. Установка топливопроводов

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

4

4

4

4

4

4

4

4

4

5

5

5

6

7

7

7

8

9

10

11

12

13

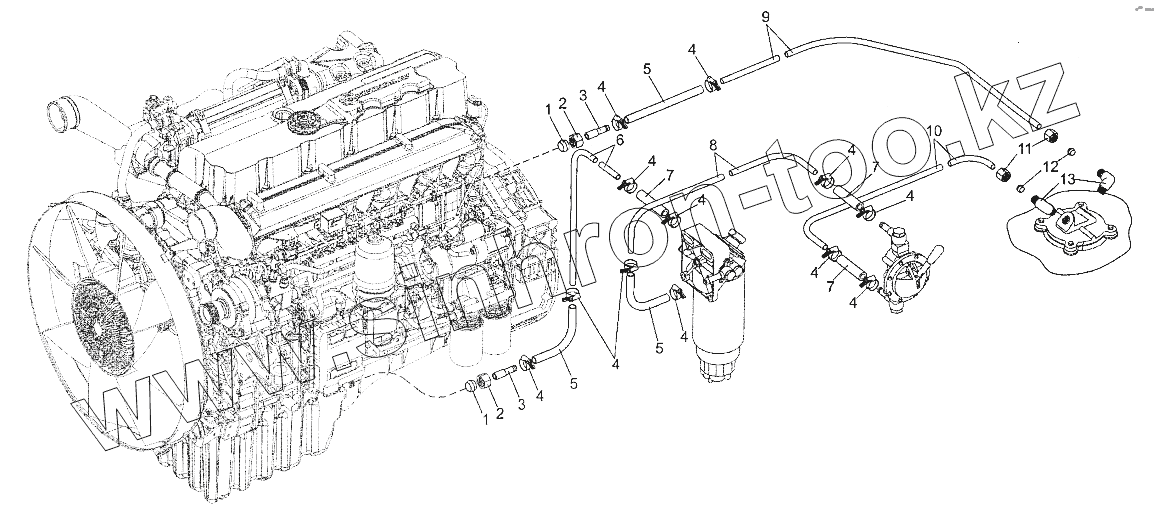

Позиция на иллюстрации	Заводской номер детали		Название детали
1	379276		Муфта конусная 15
2	405674-10		Гайка накидная
3	700600-1104306		Вставка
4	0001-1104004		Хомут TORRO 16-25/9-C7W2
5	543-1719487		Рукав
6	700600-1104014-10		Топливопровод
7	537-1303110		Шланг 12
8	700600-1104011-10		Топливопровод
9	700600-1104010-10		Топливопровод
10	700600-1104016-10		Топливопровод
11	374901		Гайка накидная
12	379266		Муфта
13	408782-01		Угольник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
