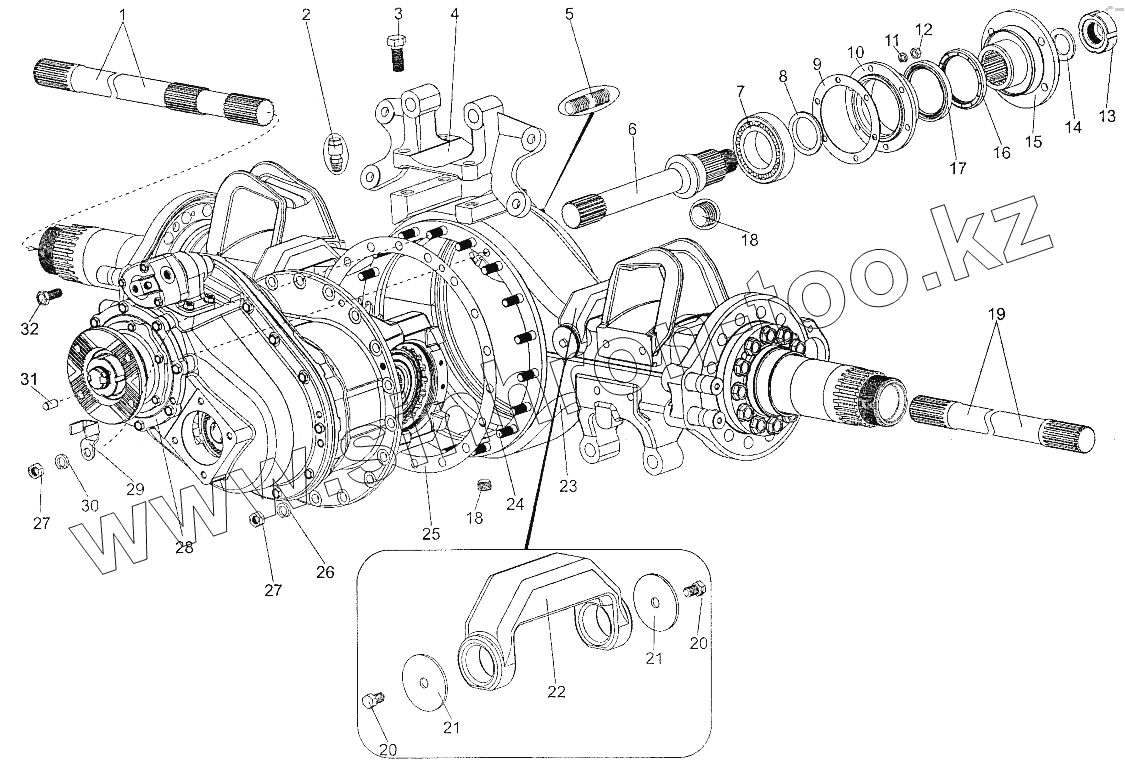

Каталог запасных частей к технике: МЗКТ-700600-011. Установка редуктора среднего моста

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

8

9

10

11

12

13

14

15

16

17

18

18

19

20

20

21

21

22

23

24

25

26

27

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6923-2503071		Полуось
2	409467		Сапун
3	372923-01		Болт M20x1,5-6gx50
4	740400-2919090		Кронштейн
5	373324		Шпилька М10х22
6	6923-2502160-10		Вал задний
7	0000-2304264		Подшипник 3514
7	0000-2304264-01		Подшипник 3514
8	6923-2502118		Втулка распорная
9	6923-2502168		Прокладка
10	6923-2502242		Крышка
11	252136		Шайба 10 ОТ
12	250513		Гайка М10х1-6Н
13	407976-06		Гайка М42х2-6Н
14	537-2402205		Кольцо уплотнительное
15	652511-2402061		Фланец
16	547A-2502294-02		Манжета 2.2-85x110-3
17	5432-2402052		Манжета 1,2-85х110-3
18	378961		Пробка МК24х1,5
19	6923-2503070		Полуось
20	201493		Болт М10-6gх16
21	6923-2912638		Шайба
22	6303-2912622-20		Буфер
23	740400-2501010		Картер среднего моста
24	407709-01		Шпилька М16х40
25	6923-2402034		Прокладка
26	252139		Шайба 16 ОТ
27	374635		Гайка М16х1,5-6Н
28	7301-2322010		Редуктор среднего моста
29	6923-3506082		Кронштейн
30	252159		Шайба 16Л
31	377662		Штифт 14х28
32	202119		Болт М16-6gх40

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
