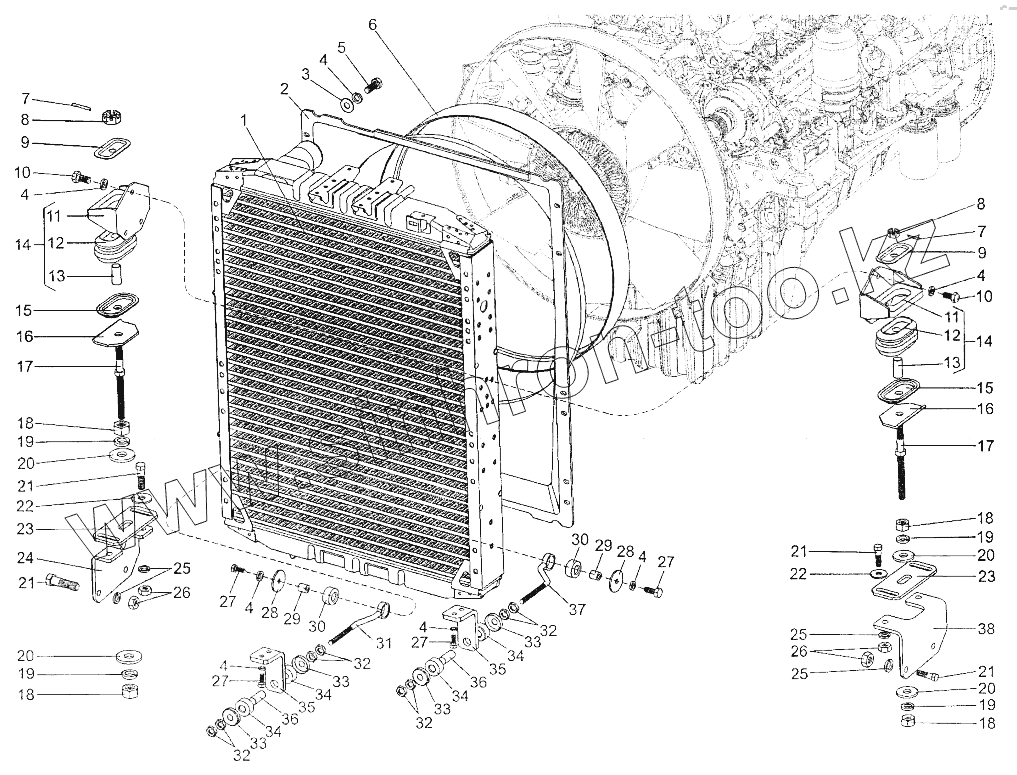

Каталог запасных частей к технике: МЗКТ-700600-011. Установка радиатора
1
1
2
3
4
4
4
4
4
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
18
18
19
19
19
19
20
20
20
20
21
21
21
21
22
22
23
23
24
25
25
25
26
26
27
27
27
27
28
28
29
29
30
30
31
32
32
32
32
33
33
33
33
34
34
34
34
35
35
36
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700600-1301010 | Радиатор | |
| 1 | 630333-1301010 | Радиатор | |
| 2 | 700600-1301214 | Кожух радиатора | |
| 3 | 252038 | Шайба 8 | |
| 4 | 252135 | Шайба 8Т | |
| 5 | 201456 | Болт М8-6gх20 | |
| 6 | 700600-1309050 | Уплотнитель кожуха | |
| 7 | 258040 | Шплинт 3,2х25 | |
| 8 | 250977 | Гайка М12х1,25-5Н6Н | |
| 9 | 6430-1302062 | Чашка | |
| 10 | 201454 | Болт М8-6gх16 | |
| 11 | 6527-1302570-10 | Кронштейн | |
| 12 | 6430-1302060 | Подушка | |
| 13 | 6430-1302124 | Втулка распорная | |
| 14 | 6527-1302550-10 | Кронштейн | |
| 15 | 6430-1302063 | Чашка | |
| 16 | 7301-1302254 | Накладка | |
| 17 | 7301-1302348 | Упор | |
| 18 | 250558 | Гайка М14-6Н | |
| 19 | 252138 | Шайба 14 ОТ | |
| 20 | 252046-10 | Шайба 14 | |
| 21 | 201501 | Болт М10-6gх60 | |
| 22 | 252039 | Шайба 10 | |
| 23 | 700600-1302066 | Пластина регулировочная | |
| 24 | 700600-1302552 | Кронштейн | |
| 25 | 252136 | Шайба 10 ОТ | |
| 26 | 250512 | Гайка М10-6Н | |
| 27 | 201460 | Болт М8-6gх30 | |
| 28 | 375531 | Шайба 8 | |
| 29 | 64226-1302138 | Втулка | |
| 30 | 500-1302139 | Буфер | |
| 31 | 65151-1302112 | Стяжка | |
| 32 | 250615 | Гайка М12х1,25-6Н | |
| 33 | 5335-1302063 | Чашка малая | |
| 34 | 547A-3723402 | Подушка | |
| 35 | 700600-1302111 | Кронштейн стяжки | |
| 36 | 500-1302138 | Втулка распорная | |
| 37 | 65151-1302113 | Стяжка | |
| 38 | 700600-1302553 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
