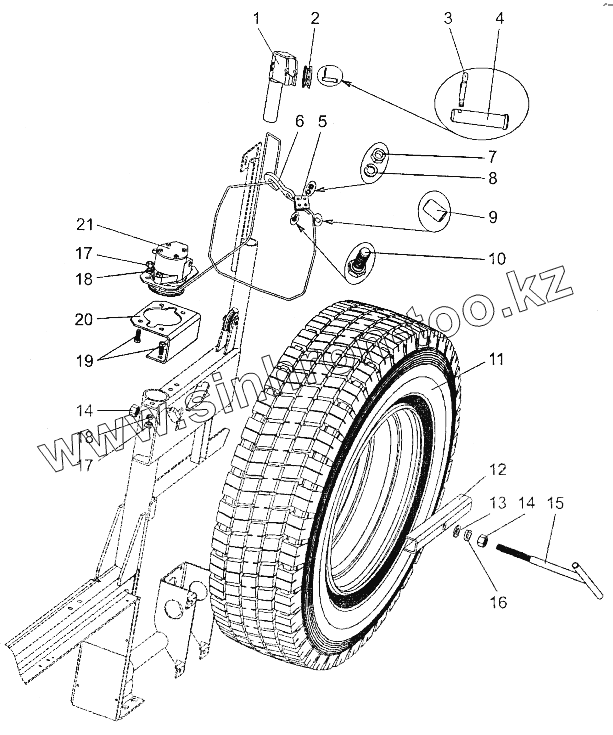

Каталог запасных частей к технике: МЗКТ-700600-011. Установка подъемника запасного колеса

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

15

16

17

17

18

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	700600-3925012		Стрела подъемника
2	938-3508099		Ролик
3	258039		Шплинт 3,2х20
4	260063		Палец 10х42
5	6923-3925172		Пластина
6	215-8502180-Б		Крюк цепи
7	252135		Шайба 8Т
8	250510		Гайка М8х1-6Н
9	500-3508168		Зажим троса
10	201458		Болт М8-6gх25
11	700600-3101011		Колесо
12	65151-3105062		Прижим
13	252019-10		Шайба 20
14	250565		Гайка М20х1,5-6Н
15	65151-3105068		Стяжка
16	252141		Шайба 20.ОТ
17	250514		Гайка М12-6Н
18	252137		Шайба 12 ОТ
19	201540		Болт М12-6gх30
20	700600-3925450		Кронштейн
21	5434-3108210		Подъемник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
