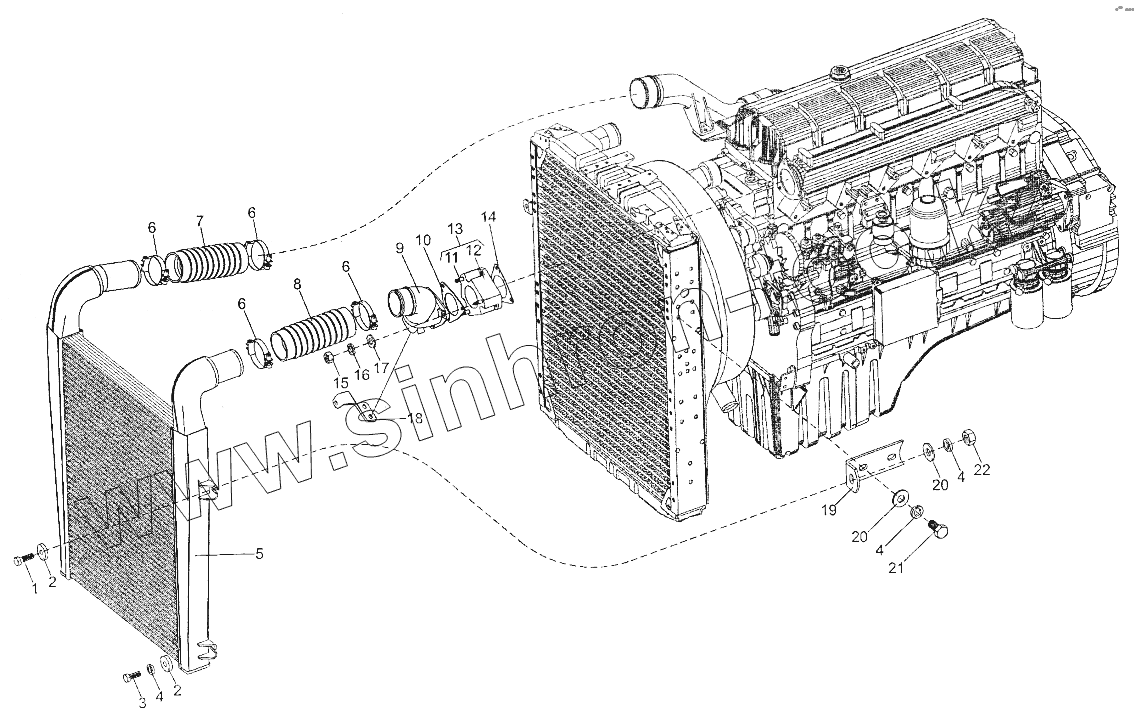

Каталог запасных частей к технике: МЗКТ-700600-011. Установка охладителя наддува

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

4

5

6

6

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	201458		Болт М8-6gх25
2	543-6106033		Шайба
3	201456		Болт М8-6gх20
4	252135		Шайба 8Т
5	700600-1172010-01		Охладитель наддува
6	8021-1303034		Хомут
7	0001-1173034		Рукав Ф80х240
8	0001-1173033		Рукав Ф80х240
9	0000-1173125		Патрубок
10	700600-1173045		Прокладка
11	373267		Шпилька М10х30
12	700600-1173110		0ланец
13	700600-1173108		0ланец
14	0000-1173124		Прокладка
15	250513		Гайка М10х1-6Н
16	252136		Шайба 10 ОТ
17	252006		Шайба 10
18	700600-1309067		Кронштейн
19	642290-1323142		Кронштейн
20	252038		Шайба 8
21	201454		Болт М8-6gх16
22	250510		Гайка М8х1-6Н
