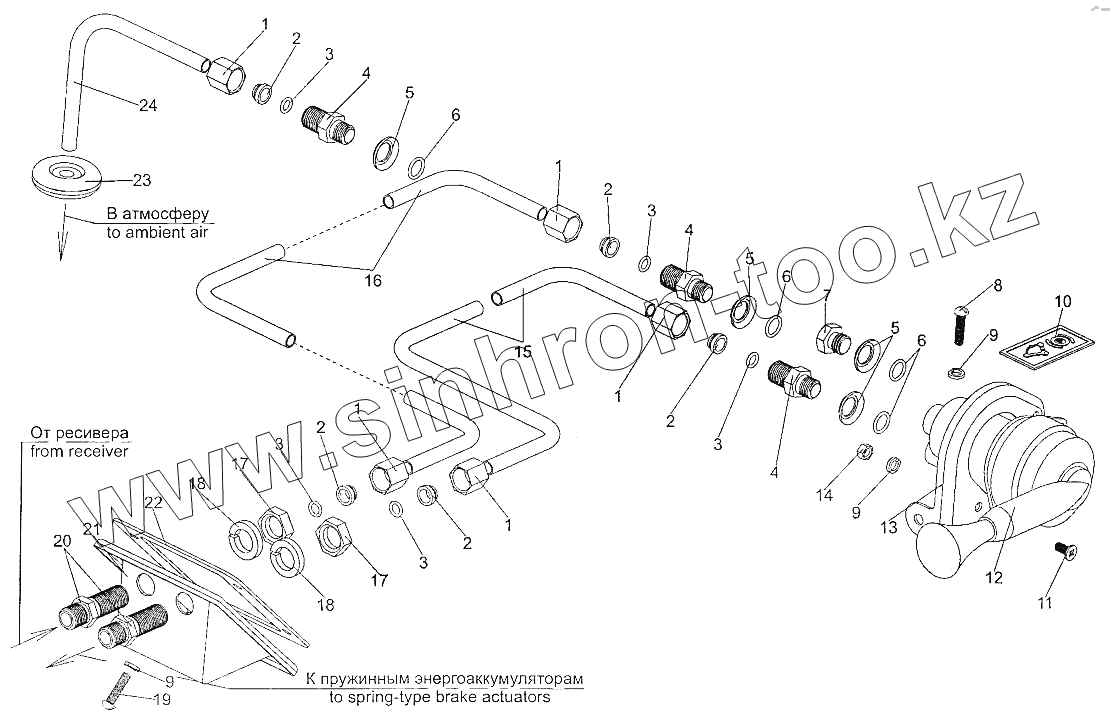

Каталог запасных частей к технике: МЗКТ-700600-011. Установка крана стояночного тормоза

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
2
2
2
2
2
3
3
3
3
3
4
4
4
5
5
5
6
6
6
7
8
9
9
9
10
11
11
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 405641 Гайка накидная 10
2 379254 Муфта 10
3 0000-3506717 Кольцо 008-011-19-2-2
4 404249 Штуцер
5 375919 Шайба 14
6 0000-1602722 Кольцо 012-016-25-2-2
7 378587 Пробка
8 220107 Винт М6-6gх20
9 252134 Шайба 6Т
10 79092-3903037-01 Табличка
11 221604 Винт М6-6gх14
11 231604 Винт 2М6-6gх14
12 64221-3537310 Кран тормозной с ручным управлением
13 64221-3537044-01 Кронштейн
14 250508 Гайка М6-6Н
15 69237-3537076 Трубопровод
16 69237-3537074 Трубопровод
17 250636 Гайка М16х1,5-6Н
18 252139 Шайба 16 ОТ
19 220104 Винт М6-6gх14
20 401509 Ниппель
21 74295-3537058 Основание
22 74295-3537078 Прокладка
23 200-3802038 Втулка
24 69237-3537082 Трубопровод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
