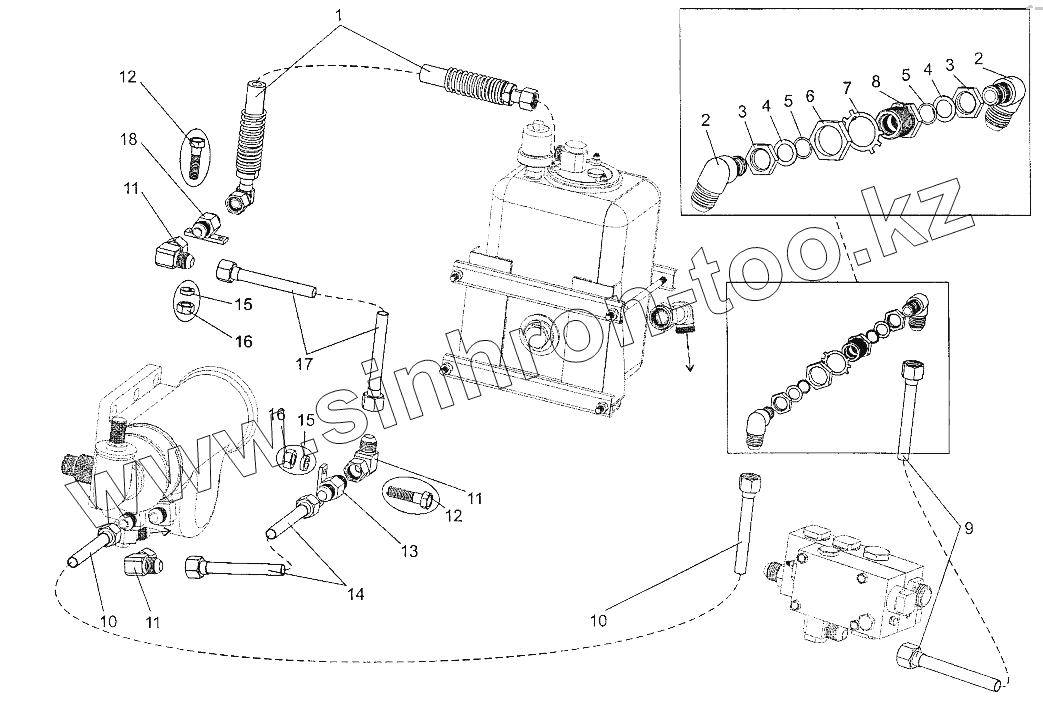

Каталог запасных частей к технике: МЗКТ-700600-011. Установка гидросистемы рулевого управления

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

5

6

7

8

9

10

10

11

11

11

12

12

13

14

15

15

16

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8021-3408454		Шланг
2	402804		Угольник
3	405670		Гайка М22х1,5-22
4	376210		Шайба фторопластовая 22
5	0000-3408731		Кольцо 019-023-25-2-2
6	375079		Гайка М33х1,5-6Н
7	376217		Шайба 33
8	7413-3408142		Втулка переходная
9	700600-3408086		Трубопровод
10	700600-3408071		Трубопровод
11	7917-3408080		Переходник угловой
12	201460		Болт М8-6gх30
13	535A-3408037		Переходник
14	700600-3408098		Трубопровод
15	252155		Шайба 8Л
16	250510		Гайка М8х1-6Н
17	700600-3408100		Трубопровод
18	8021-3408037		Переходник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
