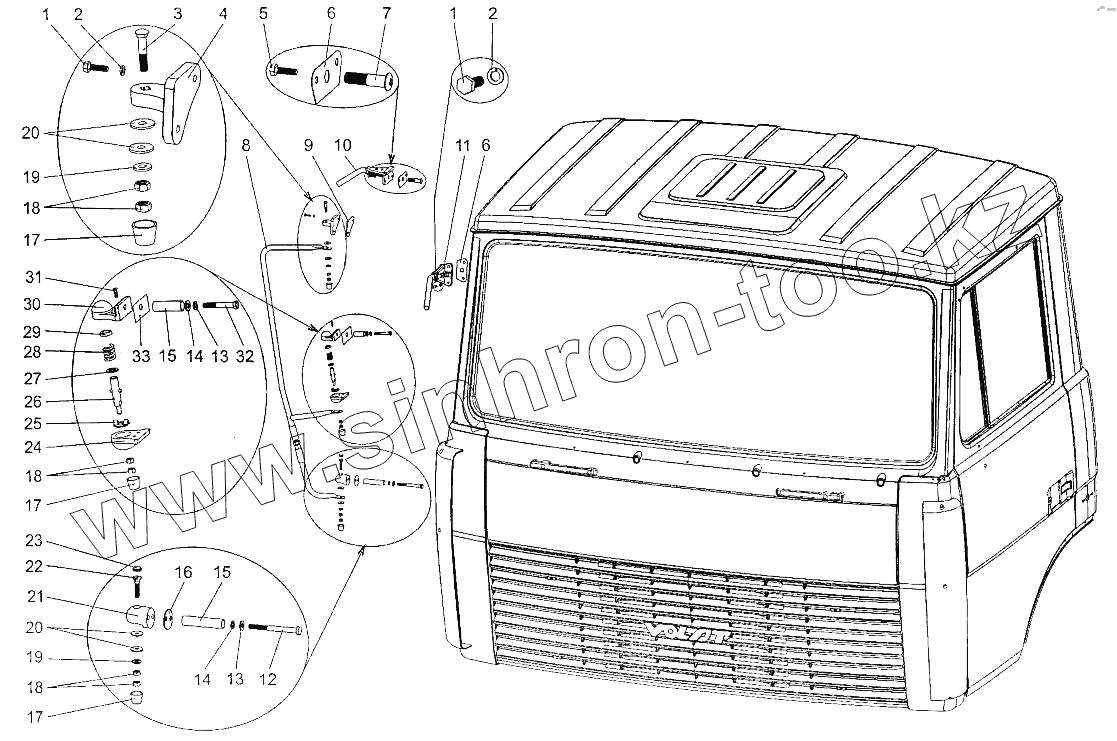

Каталог запасных частей к технике: МЗКТ-700600-011. Установка держателей зеркал

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

4

5

6

6

7

8

9

10

11

12

13

13

14

14

15

15

15

16

17

17

17

18

18

18

19

19

19

20

20

21

21

22

23

24

25

26

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	201420		Болт М6-6gх20
2	252154		Шайба 6Л
3	210383		Болт М8-6gх40
4	64221-8201070		Кронштейн правый
4	64221-8201071		Кронштейн
5	201497		Болт М10-6gх25
6	54327-8201109		Прокладка
7	64221-8201106		Опора
8	69237-8201300		Держатель
9	64221-8201082		Прокладка верхняя
10	54327-8201043		Держатель зеркала
11	54327-8201042		Держатель зеркала
12	200330		Болт М10-6gх105
13	252006		Шайба 10
14	252156		Шайба 10Л
15	64221-8201080		Втулка
15	742952-8201332		Втулка распорная
16	742952-8201328-10		Прокладка
17	64221-8201095		Колпачок
18	250510		Гайка М8х1-6Н
19	252005		Шайба 8
20	64221-8201076		Прокладка
21	742952-8201322-10		Кронштейн правый
21	742952-8201323-10		Кронштейн левый
22	221674		Винт М8-6gх45
23	64221-8202069		Крышка
24	64221-8201087		Корпус
25	64221-8201078		Фиксатор
26	64221-8201075-01		Ось
27	504B-6801109		Прокладка
28	64221-8201027		Пружина
29	64221-8201091		Втулка
30	64221-8201086		Корпус
31	220105		Винт М6-6gх16
32	201510		Болт М10-6gх65
33	64221-8201084		Прокладка нижняя

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
