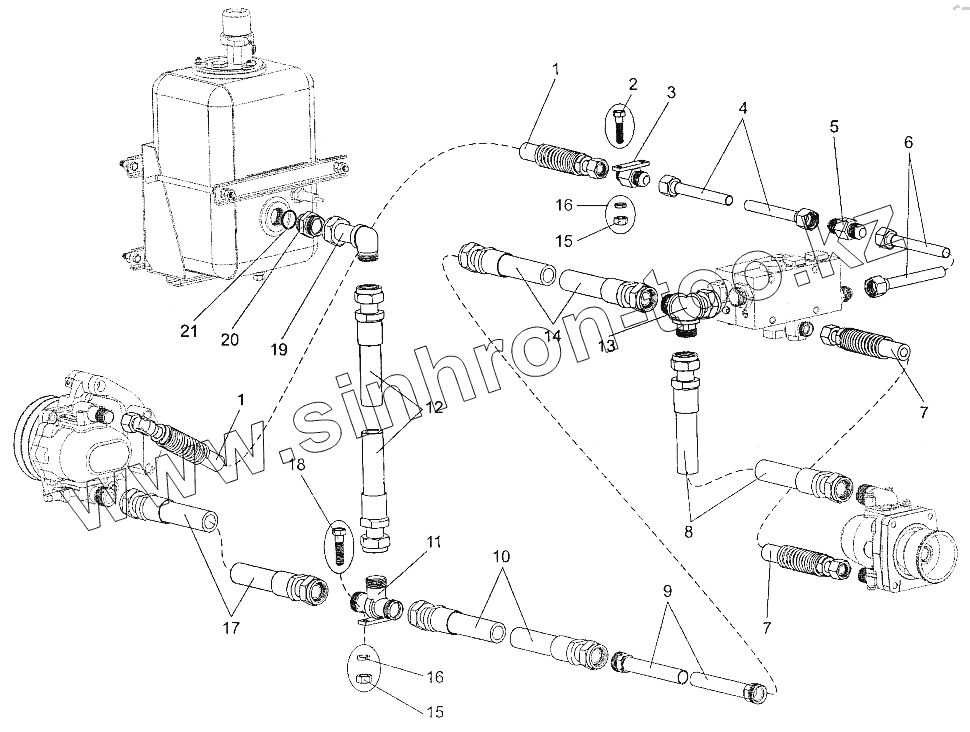

Каталог запасных частей к технике: МЗКТ-700600-011. Трубопроводы и шланги к насосам

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 692371-3408450 Шланг
2 201460 Болт М8-6gх30
3 8021-3408037 Переходник
4 700600-3408075 Трубопровод
5 535A-3408038 Ниппель переходника
6 700600-3408089 Трубопровод
7 8021-3408404 Шланг
8 69234-3408500 Шланг
9 700600-3408108 Трубопровод
10 80211-3408504 Шланг
11 692375-3408140 Соединитель тройной
12 692371-3408550 Шланг
13 69234-3408193 Соединитель тройной
14 79086-3408504 Шланг
15 250510 Гайка М8х1-6Н
16 252155 Шайба 8Л
17 65271-3408500 Шланг
18 201458 Болт М8-6gх25
19 692375-3408082 Переходник угловой
20 404332-10 Штуцер
21 0000-1903747 Кольцо 030-034-25-2-2
