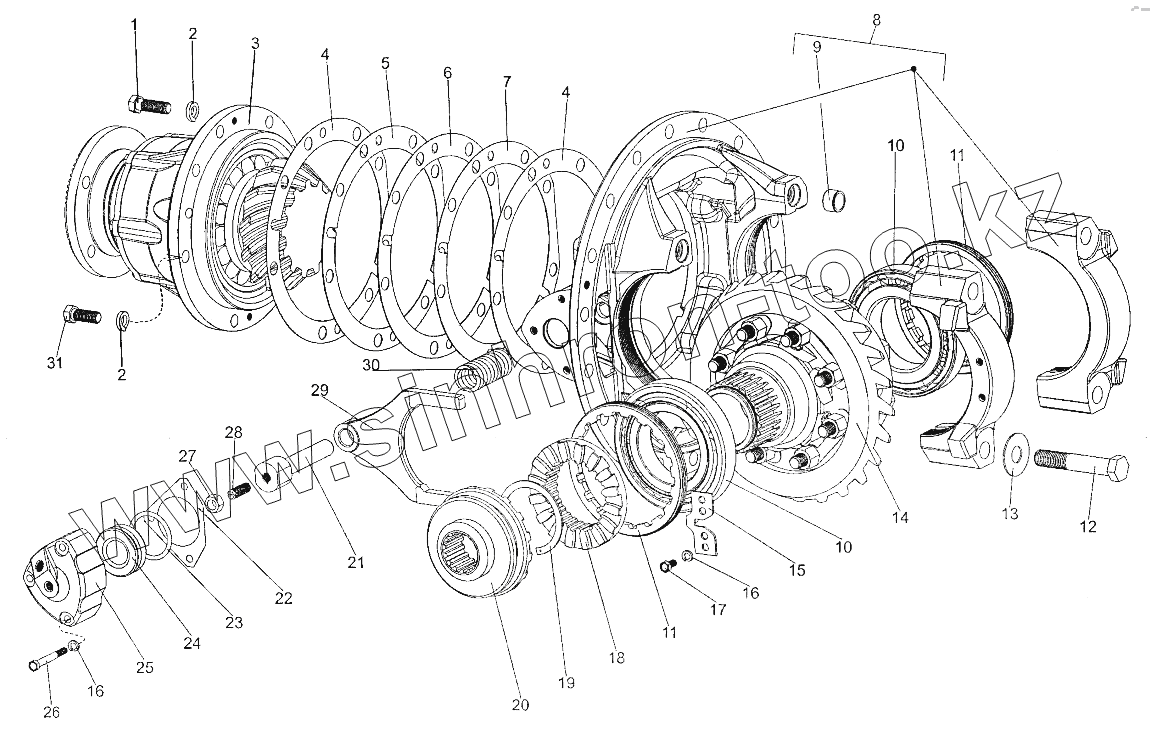

Каталог запасных частей к технике: МЗКТ-700600-011. Редуктор 7301-2402010

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

6

7

8

9

10

10

10

11

11

12

13

14

15

15

16

16

17

18

19

21

22

23

24

25

26

27

28

29

30

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	372206		Болт М14х6gх42
2	252138		Шайба 14 ОТ
3	7301-2302021		Шестерня ведущая
4	6923-2402084		Прокладка
5	6923-2402080		Прокладка регулировочная
6	6923-2402081		Прокладка
7	6923-2402082		Прокладка
8	6923-2402015-10		Картер редуктора
9	6923-2402024		Втулка центрирующая
10	0000-2326278		Подшипник 7218
10	0000-2326278-01		Подшипник 7218
11	6923-2403040		Гайка
12	372904		Болт М20-6gх110
13	6923-2403088		Стопор болта
14	6923-2403010		Дифференциал
15	6923-2403044-10		Стопор
15	6923-2403044		Стопор
16	252135		Шайба 8Т
17	201454		Болт М8-6gх16
18	6923-2409055		Муфта
19	400470		Кольцо В80
21	6923-2409027		Ось вилки
22	6923-2409017-10		Прокладка
23	0000-2409772		Кольцо 050-060-58-2-2
24	8006-2509042		Поршень
25	8006-2509012		Цилиндр
26	200272		Болт М8-6gх65
27	250615		Гайка М12х1,25-6Н
28	407786-01		Винт ВМ12х1,25-6gх35.14Н.016
29	6923-2409032		Вилка
30	6923-2409048		Пружина
30	6923-2409050		Муфта скользящая
31	371314		Болт 14-6gх35

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
