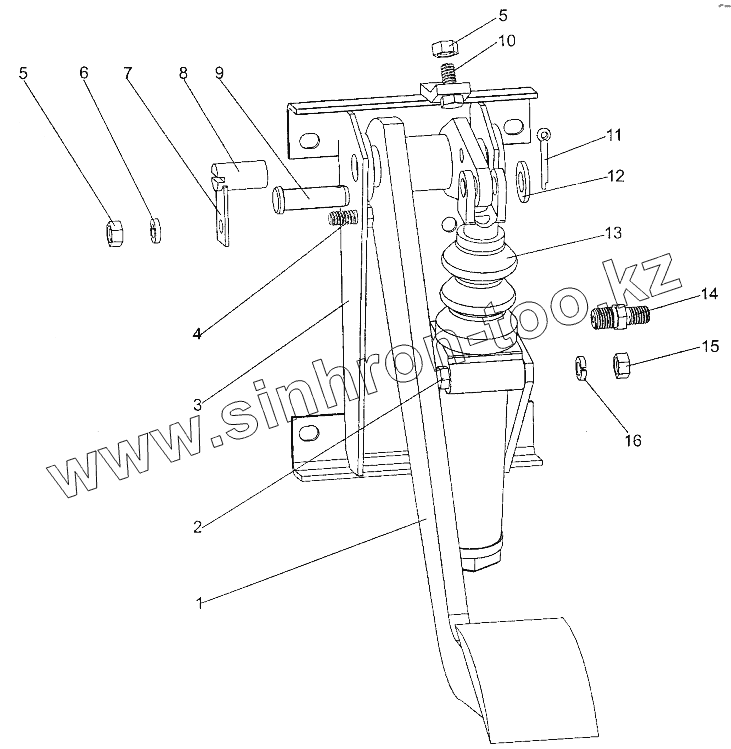

Каталог запасных частей к технике: МЗКТ-700600-011. Механизм управления сцеплением 69237-1602010

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	69237-1602100		Педаль
2	201510		Болт М10-6gх65
3	69237-1602020		Кронштейн
4	201454		Болт М8-6gх16
5	250510		Гайка М8х1-6Н
6	252155		Шайба 8Л
7	5336-1602788		Стопор
8	64226-1602190		Ось
9	260088		Палец 12х38
10	201458		Болт М8-6gх25
11	258053		Шплинт 4х25
12	252007		Шайба 12
13	69237-1602300		Подпедальный цилиндр
14	408625-01		Штуцер
15	250512		Гайка М10-6Н
16	252136		Шайба 10 ОТ

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
