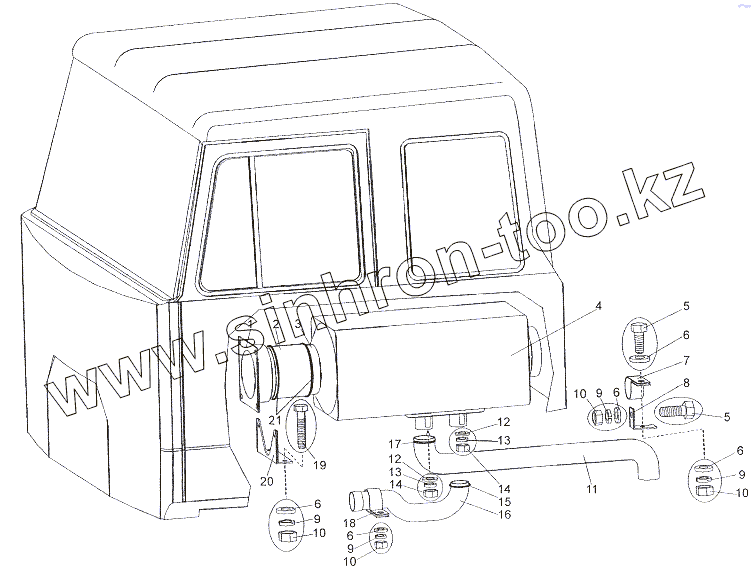

Каталог запасных частей к технике: МЗКТ-6527. Установка отопителя независимого действия

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
6
6
6
7
8
9
9
9
9
10
10
10
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
21
Позиция на иллюстрации Заводской номер детали Название детали
1 0001-8103017 Дефлектор
2 0001-8103018 Труба гибкая
3 0001-8103020 Переходник
4 0001-8106042 Отопитель воздушный независимого действия
5 201418 Болт М6-6gх16
6 252004 Шайба 6
7 0001-8106048 Кляммер трубы выхлопной
8 74295-8101046 Кронштейн
9 252134 Шайба 6Т
10 250508 Гайка М6-6Н
11 0001-8106047 Труба выхлопная
12 0001-8106050 Шайба 6
13 0001-8106051 Шайба 6Т
14 0001-8106049 Гайка М6
15 0001-8106043 Хомут воздухозаборника
16 0001-8106045 Воздухозаборник
17 0001-8106046 Хомут трубы выхлопной
18 0001-8106044 Кляммер воздухозаборника
19 201424 Болт М6-6gх30
20 7401-8103128 Уголок
21 0001-8103019 Хомут
21 0001-8106041 Комплект отопителя Air Тор 3500 D-24 V
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
