Каталог запасных частей к технике: МЗКТ-6527. Трубопроводы и шланги бака и распределителя

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

4

5

6

7

7

8

8

9

9

10

11

12

13

14

15

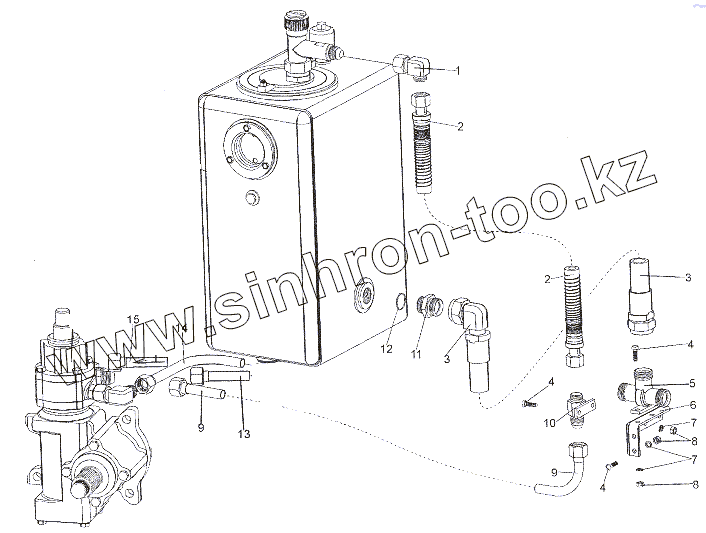

Позиция на иллюстрации	Заводской номер детали		Название детали
1	74295-3408080		Переходник угловой
2	80211-3408406		Шланг
3	8022-3408550		Шланг
4	201458		Болт М8-6gх25
5	692375-3408140		Соединитель тройной
6	6527-3408230		Кронштейн
7	252155		Шайба 8Л
8	250510		Гайка М8х1-6Н
9	7401-3408075		Трубопровод
10	8021-3408037		Переходник
11	404332-10		Штуцер
12	0000-1903747		Кольцо 030-034-25-2-2
13	7401-3408086		Трубопровод
14	7401-3408112		Трубопровод
15	7401-3408071		Трубопровод

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
