Каталог запасных частей к технике: МЗКТ-652511. Запорный механизм капота

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

7

8

9

10

11

12

13

13

14

14

15

15

16

17

17

17

17

18

18

18

19

19

20

20

21

21

21

22

22

23

24

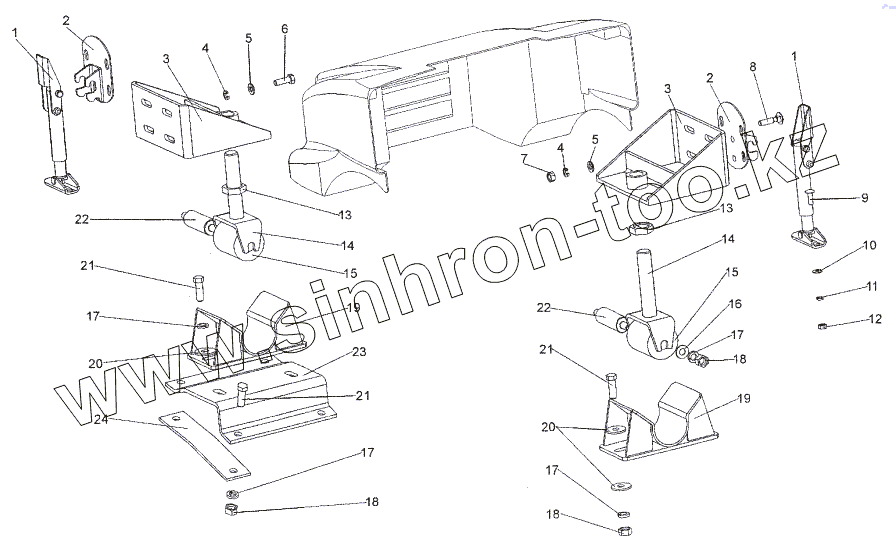

Позиция на иллюстрации	Заводской номер детали		Название детали
1	652511-8402690		Застежка капота
2	652511-8402724		Гнездо
3	652511-8402410		Кронштейн
4	252135		Шайба 8Т
5	252038		Шайба 8
6	201458		Болт М8-6gх25
7	250510		Гайка М8х1-6Н
8	210382		Болт М8-6gх35
9	210358		Болт М6-6gx20
10	252037		Шайба 6
11	252134		Шайба 6Т
12	250508		Гайка М6-6Н
13	250640		Гайка М20х1,5-6Н
14	652511-8402710-10		Упор
15	6422-5001017		Втулка
16	252006		Шайба 10
17	252136		Шайба 10 ОТ
18	250512		Гайка М10-6Н
19	652511-8402832-10		Замок
20	252039		Шайба 10
21	370906		Болт М10-6gх30
22	652511-8402704		Ось
23	652511-8402864		Опора
24	652511-8403225		Накладка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
