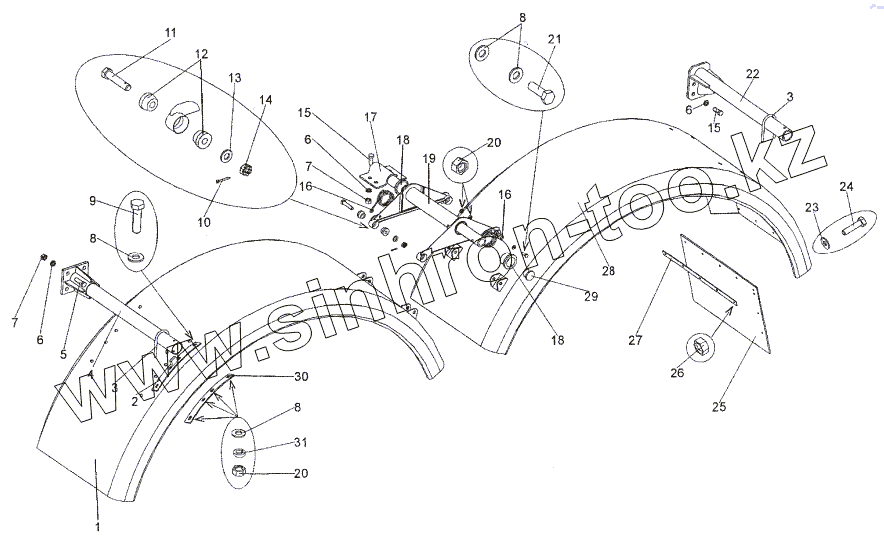

Каталог запасных частей к технике: МЗКТ-652511. Установка задних крыльев (крылья из стеклопластика)

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

6

6

7

7

8

8

8

9

10

11

12

13

14

15

15

16

16

17

18

18

19

20

20

21

22

23

24

25

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	652511-8404012		Крыло
2	692372-8404936		Накладка
3	692372-8404926		Хомут 51
4	6527-8404123		Кронштейн
5	201616		Болт М14х1,5-6hх45
6	252138		Шайба 14 ОТ
7	250559		Гайка М14х1,5-6Н
8	252005		Шайба 8
9	201460		Болт М8-6gх30
10	258040		Шплинт 3,2х25
11	205156		Болт 2М12х1,25-6gх65
12	6422-1109184		Элемент упругий
13	252007		Шайба 12
14	250977		Гайка М12х1,25-5Н6Н
15	372212		Болт М14х1,5-6gх35
16	64229-8511285		Пружина
17	652511-8404304		Кронштейн
18	64229-8511292		Втулка
19	69237-8511050		Кронштейн средний
20	250510		Гайка М8х1-6Н
21	201458		Болт М8-6gх25
22	652511-8404123		Кронштейн
23	252037		Шайба 6
24	201422		Болт М6-6gх25
25	65251-8404118		Брызговик
26	250508		Гайка М6-6Н
27	65251-8404318		Накладка
28	652511-8404013		Крыло
29	64227-8511189		Заглушка
30	692372-8404938		Накладка
31	252135		Шайба 8Т

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
