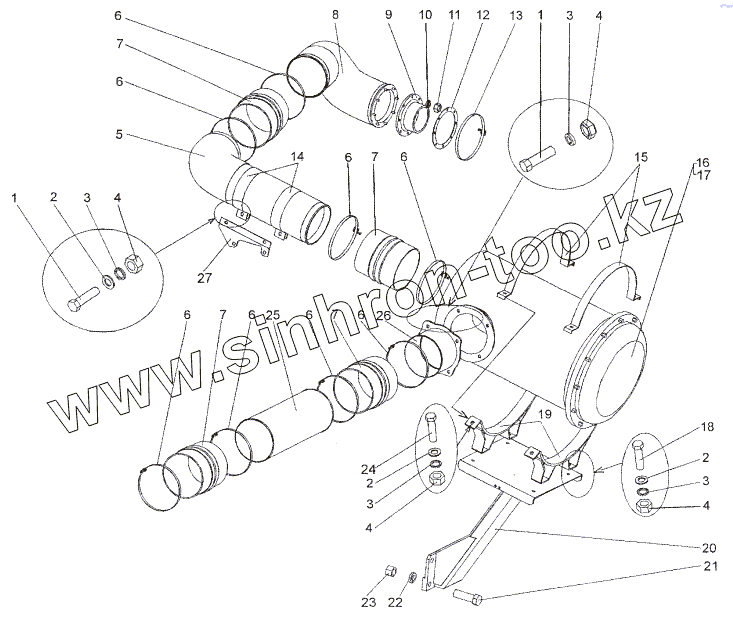

Каталог запасных частей к технике: МЗКТ-652511. Установка воздухоочистителя

Тип техники

Марка

Модель

Схема

1

1

2

2

2

3

3

3

3

4

4

4

4

5

6

6

6

6

6

6

6

6

7

7

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	201497		Болт М10-6gх25
2	252039		Шайба 10
3	252136		Шайба 10 ОТ
4	250512		Гайка М10-6Н
5	652511-1158010		Труба правая
6	64229-1109468		Хомут
7	8021-1158265		Переходник
8	652511-1158036		Труба
9	69237-1158066		Патрубок
10	252134		Шайба 6Т
11	250508		Гайка М6-6Н
12	69237-1158204		Прижим
13	64229-1109460		Хомут
14	652511-1158049		Хомут
15	6422-1109118		Хомут
16	8421-1109010		Фильтр воздушный
17	8421-1109080		Элемент фильтрующий
18	370906		Болт М10-6gх30
19	8021-1158051		Опора
20	652511-1158050		Кронштейн
21	202123		Болт М16-6gх50
22	252139		Шайба 16 ОТ
23	250560		Гайка М16-6Н
24	200315		Болт М10-6gх40
25	652511-1158237		Труба
26	652511-1158018		Патрубок
27	652511-1158156		Кронштейн
