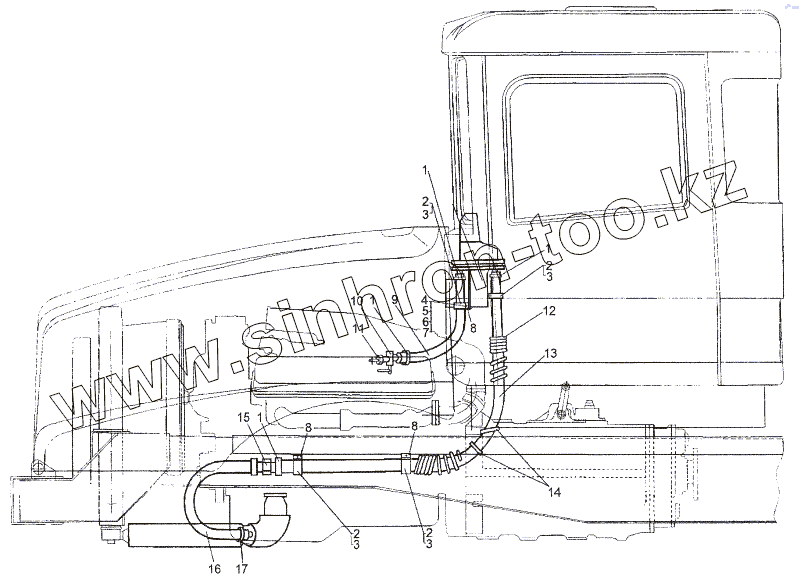

Каталог запасных частей к технике: МЗКТ-652511. Установка трубопроводов отопителя

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

3

3

3

3

4

5

6

7

8

8

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	379947		Хомут 28
2	379202		Кляммер
3	543-3506226-A		Прокладка
4	201420		Болт М6-6gх20
5	250508		Гайка М6-6Н
6	252004		Шайба 6
7	252134		Шайба 6Т
8	74295-8101046		Кронштейн
9	79092-8101273		Рукав Ф16
10	5336-8101310		Краник отопителя
11	6923-1305010		Краник сливной
12	5247Б-2724423		Пружина защитная
13	7930-8101270-10		Рукав
14	64227-3724628		Хомут
15	652511-8101856		Переходник
16	543-4225108		Рукав
17	379952		Хомут 30
