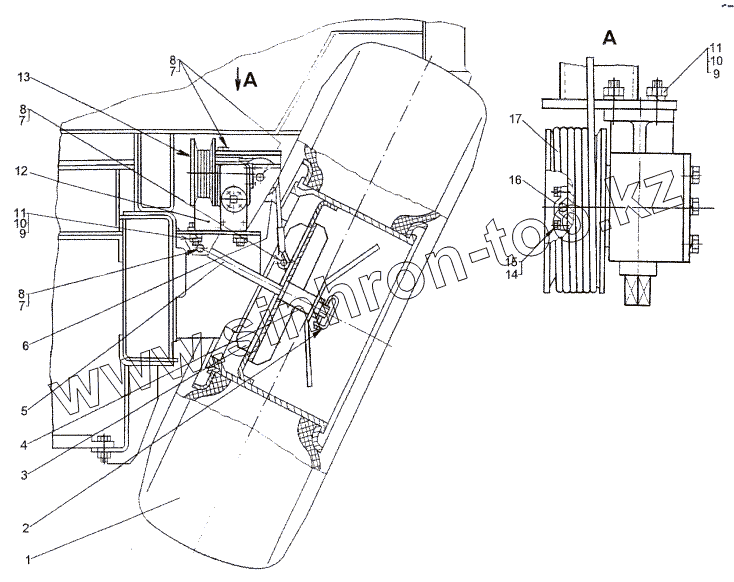

Каталог запасных частей к технике: МЗКТ-652511. Установка подъемника запасного колеса

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

8

8

8

9

9

10

10

11

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	652511-3101011		Колесо
2	6515-8510094		Запор
3	8021-3925470		Захват
4	8021-3925480		Зажим
5	8021-3105070		Стяжка
6	5247-3925303		Ролик блочный
7	377864		Палец 16х58
8	258053		Шплинт 4х25
9	252136		Шайба 10 ОТ
10	250512		Гайка М10-6Н
11	201501		Болт М10-6gх60
12	652511-3925012		Стрела подъемника
13	5247Б-3925220-А2		Редуктор
14	252135		Шайба 8Т
15	201452		Болт М8-6gх12
16	5247-3508472-01		Хомут крепления троса
17	5247Б-3925274-Б		Трос подъемника с крюком
