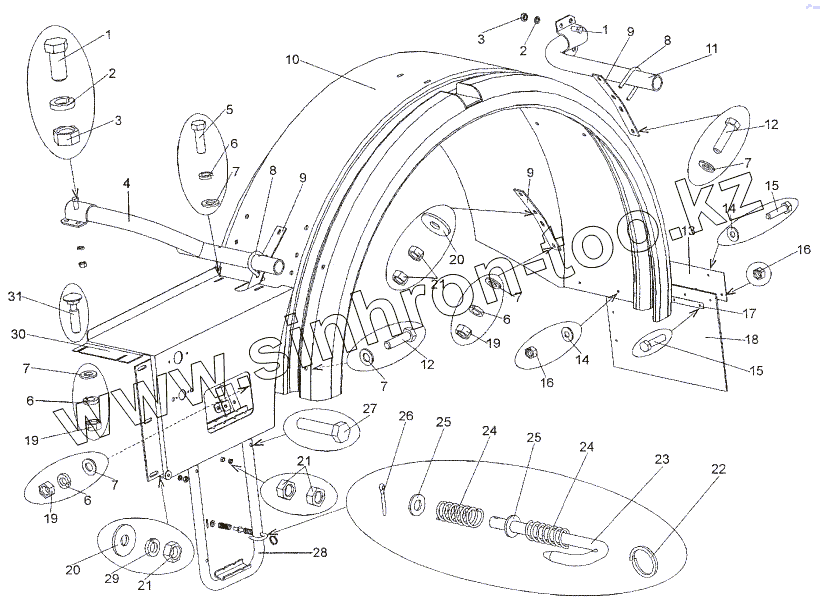

Каталог запасных частей к технике: МЗКТ-652511. Установка передних крыльев

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

6

6

6

6

7

7

7

7

7

7

8

8

9

9

9

10

10

11

12

12

13

14

14

15

15

16

16

17

18

19

19

19

20

20

21

21

21

22

23

24

24

25

25

26

27

28

29

30

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	201585		Болт М14-6hх30
2	252138		Шайба 14 ОТ
3	250558		Гайка М14-6Н
4	652511-8403125		Кронштейн левый
4	652511-8403124		Кронштейн правый
5	201456		Болт М8-6gх20
6	252135		Шайба 8Т
7	252038		Шайба 8
8	652511-8403238		Хомут 51
9	652511-8403224		Накладка
10	652511-8403021		Крыло левое
10	652511-8403020		Крыло правое
11	652511-8403134		Кронштейн
12	201460		Болт М8-6gх30
13	652511-8403236		Накладка
14	252037		Шайба 6
15	201422		Болт М6-6gх25
16	250508		Гайка М6-6Н
17	65251-8404318		Накладка
18	65251-8404118		Брызговик
19	250510		Гайка М8х1-6Н
20	252039		Шайба 10
21	250512		Гайка М10-6Н
22	5247Г-3921441		Кольцо
23	6515-8508963		Фиксатор
24	547A-1727208		Пружина возвратная
25	252006		Шайба 10
26	258024		Шплинт 2,5х16
27	371249		Болт М10-6gx50
28	652511-8405360		Подножка
29	252136		Шайба 10 ОТ
30	652511-8405321		Подножка левая
30	652511-8405320		Подножка правая
31	210382		Болт М8-6gх35

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
