Каталог запасных частей к технике: МЗКТ-652511. Установка глушителя

Тип техники

Марка

Модель

Схема

1

2

2

2

3

3

3

3

3

3

4

4

4

4

5

6

6

7

7

7

8

8

9

10

11

11

12

13

13

13

14

14

15

16

17

18

19

20

21

22

23

24

25

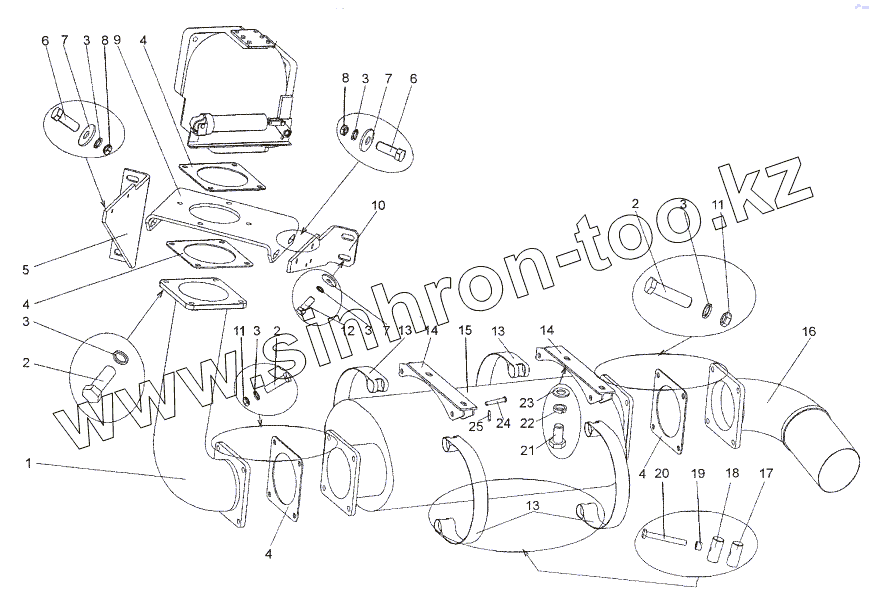

Позиция на иллюстрации	Заводской номер детали		Название детали
1	652511-1203373		Труба выхлопная
2	201544		Болт М12-6gx40
3	252137		Шайба 12 ОТ
4	6515-1203422		Прокладка
5	652511-1203228		Основание
6	201542		Болт М12-6gх35
7	252045-10		Шайба 12
8	250514		Гайка М12-6Н
9	652511-1203222		Полка
10	652511-1203227		Основание
11	250514-02		Гайка М12-6Н
12	201540		Болт М12-6gх30
13	65158-1203029		Хомут
14	652511-1203446		Кронштейн глушителя
15	69234-1201010		Глушитель
16	652511-1203010		Труба выхлопная
17	5434-3513060		Ось
18	5434-3513062		Ось
19	500-5001083		Втулка распорная
20	370867		Болт М10-6gх90
21	201495		Болт М10-6gх20
22	252136		Шайба 10 ОТ
23	252039		Шайба 10
24	260092		Палец 12х48
25	258053		Шплинт 4х25
