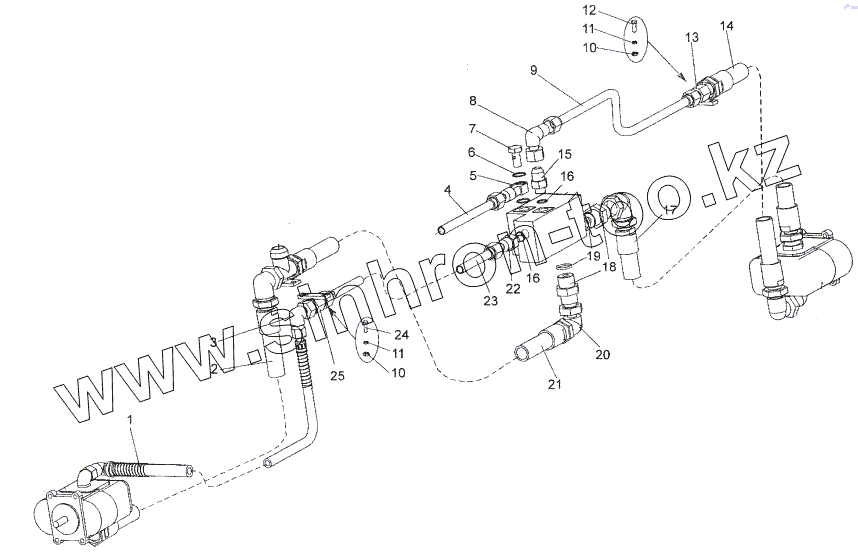

Каталог запасных частей к технике: МЗКТ-652511. Трубопроводы и шланги блока клапанов и насосов

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

11

12

13

14

15

16

16

17

18

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8021-3408460		Шланг
2	652511-3408558		Шланг
3	74295-3408080		Переходник угловой
4	652511-3408071		Трубопровод
5	79191-3408016		Наконечник
6	0000-1015739		Кольцо 025-029-25-2-2
7	79191-3408017		Болт наконечника
8	7917-3408080		Переходник угловой
9	652511-3408092		Трубопровод
10	250510		Гайка М8х1-6Н
11	252155		Шайба 8Л
12	201458		Болт М8-6gх25
13	8021-3408037		Переходник
14	652511-3408450		Шланг
15	404262		Штуцер
16	0000-3408731		Кольцо 019-023-25-2-2
17	652511-3408550		Шланг
18	404332-10		Штуцер
19	0000-1903747		Кольцо 030-034-25-2-2
20	692375-3408082		Переходник угловой
21	652511-3408504		Шланг
22	379884		Штуцер
23	652511-3408089		Трубопровод
24	201456		Болт М8-6gх20
25	535A-3408037		Переходник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
