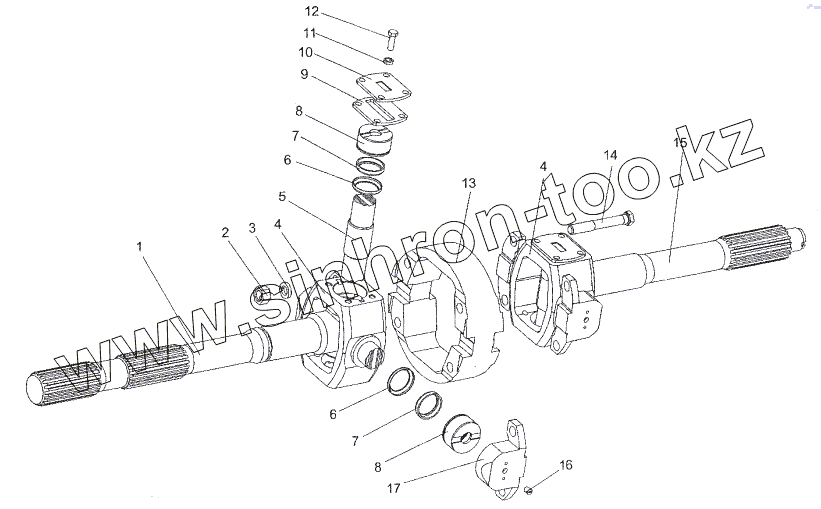

Каталог запасных частей к технике: МЗКТ-652511. Шарнир поворотного кулака 652511-2304061

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

6

7

7

8

8

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	652511-2304068		Кулак шарнира внутренний
2	374633		Гайка М14х1,5-6Н
3	252138		Шайба 14 ОТ
4	543-2304067		Крестовина шарнира
5	543-2304071		Палец крестовины
6	501-2304069-B		Обойма сальника
7	501-2304070-B		Кольцо уплотнительное
8	0000-2304368		Подшипник 804907 К3
8	0000-2304368-01		Подшипник 804907 К3
9	543-2304074		Прокладка
10	543-2304073		Крышка
11	252155		Шайба 8Л
12	201476		Болт М8х1-6gх20
13	8007-2304079		Обойма шарнира поворотного кулака
14	372290		Болт М14x1,5-6gx92
15	652511-2304064		Кулак шарнира наружный
16	262531		Пробка КГ 1/8"
17	8007-2304118		Корпус

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
