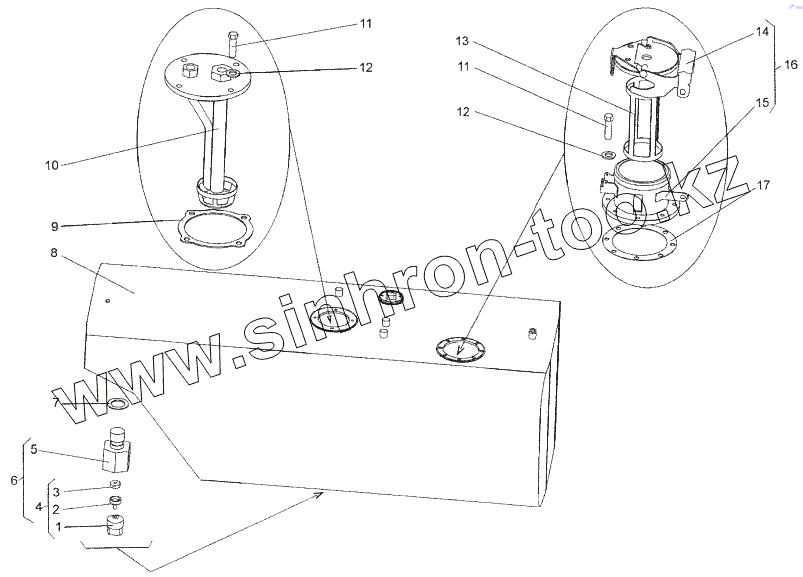

Каталог запасных частей к технике: МЗКТ-652511. Бак топливный 652511-1001010

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

12

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7930-1101744		Корпус клапана
2	7930-1101748		Седло клапана
3	7930-1101750		Клапан
4	7930-1101742		Клапан
5	7930-1101752		Корпус
6	7930-1101740		Клапан слива отстоя
7	535А-1503034		Прокладка
8	652511-1101012		Корпус топливного бака
9	6923-1105103		Прокладка
10	652511-1104470		Трубка всасывающая
11	201456		Болт М8-6gх20
12	375458		Шайба 8
13	543-1101230-В		Фильтр заливной горловины
14	543В-1103010		Пробка
15	543В-1101085		Труба наливная топливного бака
16	543В-1101084		Труба топливного бака с пробкой
17	543-1101089-02		Прокладка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
