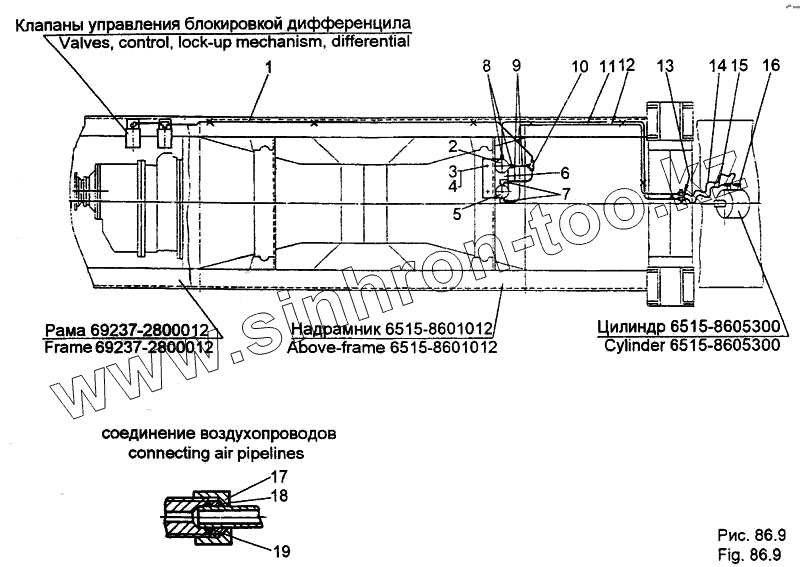

Каталог запасных частей к технике: МЗКТ-65158. Установка трубопроводов системы управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
6515-8600062 6515-8600062 Установка трубопроводов системы управления
201420 201420 Болт М6-6gх20
252134 252134 Шайба 6Т
252004 252004 Шайба 6
252159 252159 Шайба 16Л
252017 252017 Шайба 16
6515-8600044 6515-8600044 Установка электромагнитных клапанов
543-3506223 543-3506223 Прокладка резиновая
543-3506222 543-3506222 Прокладка резиновая
379164 379164 Кляммер
315409 315409 Кляммер
250508 250508 Гайка М6-6Н
250636 250636 Гайка М16х1,5-6Н
201420 201420 Болт М6-6gх20
1 6515-8609186 Воздухопровод
2 7930-1804100 Клапан электромагнитный
3 201454 Болт М8-6gх16
4 252135 Шайба 8Т
5 7917-1723010 Клапан электромагнитный
6 6515-8606122 Кронштейн
7 379053 Угольник
8 314612 Ниппель
9 75161-8609181 Воздухопровод
10 379117 Тройник переходной 10
11 6515-8609183 Воздухопровод
12 6515-8609185 Воздухопровод
13 405433 Штуцер
14 6923-3506108 Шланг
15 6923-3506114 Шланг
16 379650 Угольник
17 405641 Гайка накидная 10
18 0000-3506717 Кольцо 008-011-19-2-2
19 379254 Муфта 10
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
