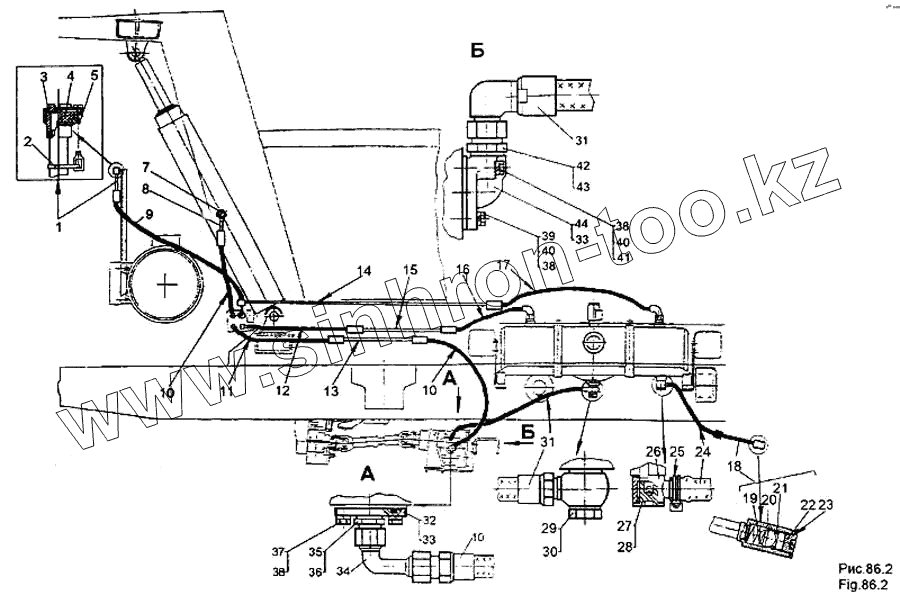

Каталог запасных частей к технике: МЗКТ-65158. Установка трубопроводов системы подъёма

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
201454 201454 Болт М8-6gх16
371046 371046 Болт М27х2
252135 252135 Шайба 8Т
252038 252038 Шайба 8
379920 379920 Хомут 25
75165-8609066 75165-8609066 Рукав Ф25
6515-8609127 6515-8609127 Прокладка
7414-1922142 7414-1922142 Планка
7414-1922140 7414-1922140 Планка
379201 379201 Кляммер
250510 250510 Гайка М8х1-6Н
200267 200267 Болт М8-6gх45
543-3506226-А 543-3506226-А Прокладка резиновая Д4101.545
1 6515-8609170 Трубопровод
2 7413-1909096 Звено концевое
3 7413-1909098 Прокладка
4 7413-1909094 Крышка
5 200-1103080 Цепочка
8 6515-8609200 Трубопровод
9 65158-8609380 Шланг
10 6515-8609380 Шланг
11 6515-8609381 Шланг 20
12 543М-1719065 Шланг
13 6515-8609160 Трубопровод
14 6515-8609130 Трубопровод
15 6515-8609140 Трубопровод
16 547А-1719195 Шланг
17 543-1719125 Шланг
18 6515-8609150 Труба с клапаном
19 543-1718366 Пружина сливного клапана
20 0000-3410201 Шарик 26,988-100
21 543-1718370 Седло сливного клапана
22 547В-1101348-01 Пробка сливная
23 0000-3515839 Кольцо У-35х30-2
24 6515-8609066 Рукав Ф25
25 64229-1303650 Хомут
26 7930-1918050 Соединитель
27 7930-1918065 Болт
28 0000-3515839 Кольцо У-35х30-2
29 6515-8609129 Соединитель
30 376355-01 Шайба 45
31 6515-8609025-10 Шланг
32 6515-8609064 Фланец
33 0000-2409772 Кольцо 050-060-58-2-2
34 79221-1922050 Соединитель
35 7413-1922057 Соединитель
36 376193 Шайба 27
37 201542 Болт М12-6gх35
38 252137 Шайба 12 ОТ
39 201540 Болт М12-6gх30
40 252007 Шайба 12
41 200372 Болт М12-6hх65
42 543-1719522 Штуцер
43 543-1719012 Прокладка
44 6515-8609070 Патрубок
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
