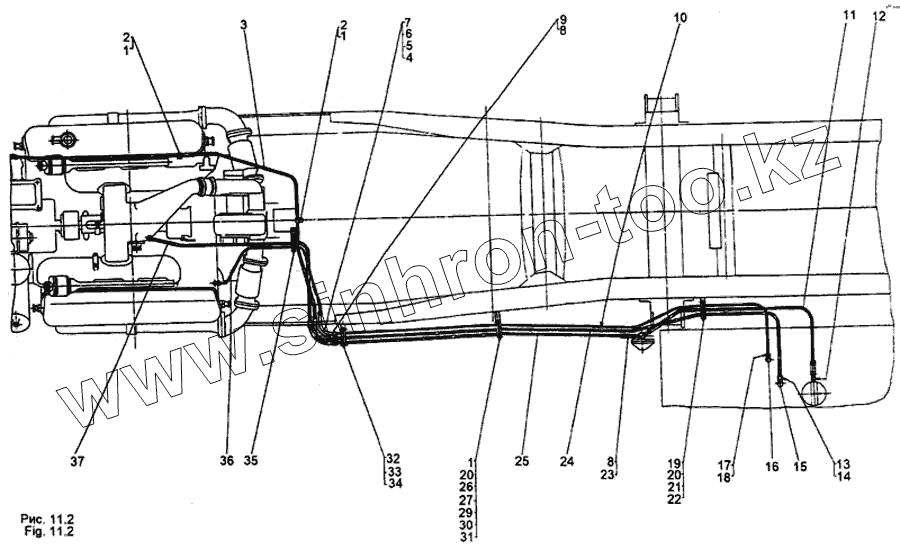

Каталог запасных частей к технике: МЗКТ-65158. Установка топливопроводов

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

30

31

32

33

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	547А-3724870		Втулка
2	379173		Кляммер
3	65158-1104242		Топливопровод
4	297582		Лента
5	297580		Пряжка
6	297575		Шплинт 5,6х22
7	500-3509265		Рукав
8	379921		Хомут 18
9	535А-3506408		Рукав Ф10
10	65158-1104250		Топливопровод
11	65158-1104010		Топливопровод
12	401507		Ниппель
13	405641		Гайка накидная 10
14	314802		Муфта конусная 10
15	379053		Угольник
16	402766		Угольник
17	401120		Гайка накидная
18	379277		Муфта конусная 6
19	69237-1104628		Кронштейн
20	252134		Шайба 6Т
21	250508		Гайка М6-6Н
22	201424		Болт М6-6gх30
23	535А-1015818		Шланг
24	65158-1104260		Топливопровод
25	65158-1104011		Топливопровод
26	5551-1104012		Хомут
27	200213		Болт М6-6gх35
30	547А-3724872		Втулка
31	69237-1104297		Кронштейн
32	69237-1104299		Кронштейн
33	374634		Гайка М16х1,5-6Н
34	371341		Болт М16х1,5-6gх45
35	65158-1104298		Пластина
36	65158-1104245		Топливопровод
37	65158-1104234		Топливопровод

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
